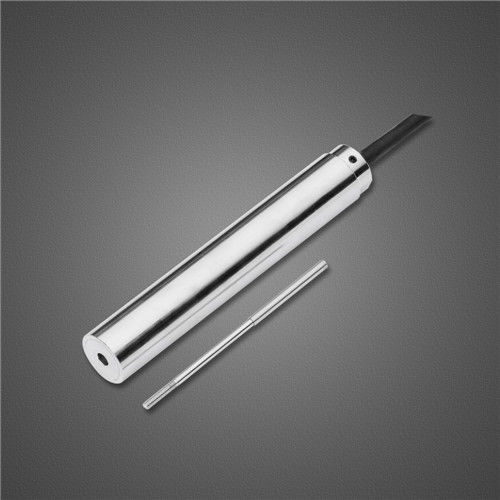

Linearer Positionssensor SDVE28 DC

berührungslosMagnetLVDT

Der lineare variable Differentialtransformator (LVDT) ist ein berührungsloser, absolut messender Wegaufnehmer mit im Wesentlichen unendlicher Auflösung. Er besteht aus drei oder mehr Spulen, in denen sich ein magnetisch permeabler Kern bewegt, um eine variable Kopplung zwischen der Primärspule und den Sekundärspulen (in der Regel zwei) herzustellen. Ein einfacher LVDT besteht aus einer Primärspule, zwei Sekundärspulen und einem beweglichen Kern. Die Spulen sind auf einen rohrförmigen Spulenkörper gewickelt, dessen Inneres als Bohrung bezeichnet wird (siehe Abbildung unten). Die Kommunikation zwischen dem beweglichen und dem feststehenden Teil des Messwertaufnehmers erfolgt durch induktive Kopplung, so dass eine beliebige Anzahl von Positionsänderungen vorgenommen werden kann, ohne dass die Teile des Messwertaufnehmers verschleißen.Bei der Verwendung eines LVDT zur Messung der Abmessungen eines Metallformteils (z. B. eines Autokotflügels) ist der LVDT-Kern mit einem Taststift verbunden, der die Oberfläche des Metallformteils berührt. Obwohl der Taststift verschleißen kann, gibt es keine Abnutzung des eigentlichen Sensorelements. Merkmale: - SS304-Konstruktion, explosionssicher - Gleichstrombetrieben, interner Signalaufbereiter im Gerät - 3-Draht-Spannungsausgang 0-5V oder 0-10V 2-Draht Stromausgang 4-20mA - Kontaktlos, lange Lebensdauer Anwendungen: - Petrochemische und Erdgasindustrie - Brennbare und explosive Umgebung - Herstellung von Militärwaffen - Gefährliche Bereiche mit explosivem Staub und Gas
