Rundschaltgetriebe Rotoblock® S/SS-series
OszillatorintermittierendGloboidkurven

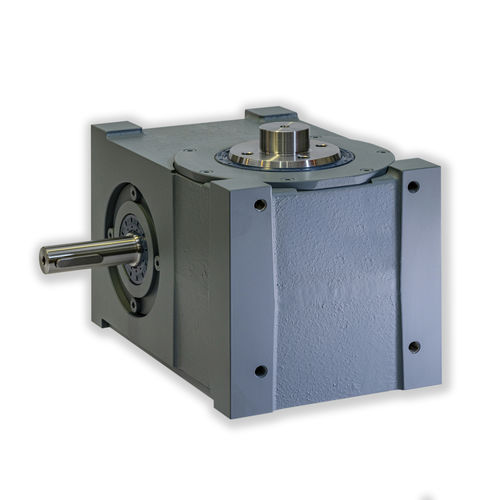

Rundschaltgetriebe - Rotoblock® S/SS-series - Sonzogni Camme - Oszillator / intermittierend / Globoidkurven
Rundschaltgetriebe - Rotoblock® S/SS-series - Sonzogni Camme - Oszillator / intermittierend / Globoidkurven
Rundschaltgetriebe - Rotoblock® S/SS-series - Sonzogni Camme - Oszillator / intermittierend / Globoidkurven - Bild - 2
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Bewegung
drehbar, Oszillator, intermittierend
Typ
Globoidkurven
Anwendung
für Maschinen

Beschreibung

Rotoblock® wandelt die gleichmäßige Drehbewegung der Eingangswelle in eine intermittierende oder oszillierende Drehbewegung der Ausgangswelle um. Dies wird durch die Wirkung einer Globoidkurve und eines in den Kurven greifenden Walzensatzes erreicht. Die Umsetzung der Bewegung erfolgt präzise, kontrolliert und leise, Vorteile Rotoblock® bietet im Vergleich zu anderen Geräten: eine höhere Übersetzungsgeschwindigkeit die Vielfalt, für jede einzelne Anwendung das passende Bewegungsgesetz zu nutzen konstante Umlaufzeiten Wiederholbarkeit der Positionierung positive Positionierung Reduzierung von Totzeiten Reduzierung von Geräuschen und Vibrationen Verzicht auf Ratschensysteme oder mechanische Anschläge beschränkter Wartungsaufwand. Wegen dieser Eigenschaften nutzt eine wachsende Zahl von Unternehmen Rotoblock®. Funktionsweise Rotoblock® ist ein äußerst einfaches Gerät. Eine entsprechend profilierte Globoidkurve erzeugt eine kontrollierte Bewegung des Tasters (Stern). Die besondere Form des Kurvenprofils bestimmt sowohl Bewegung als auch Stillstand des Tasters. Gesetz und Bewegungszeit des Tasters ermöglichen eine unendliche Anzahl von Kombinationen. Bei Rotoblock®-Schrittschaltgetrieben besteht das Profil der Kurven aus zwei verschiedenen Bereichen: der Bewegungswinkel: erzeugt in der Sonde eine Winkeldrehung nach einem vorher festgelegten Bewegungsgesetz; der Haltewinkel: zum Stoppen des Tasters ohne jeden Spielraum. Die Größe dieser Winkel kann während der Entwurfsphase ausgewählt werden.
