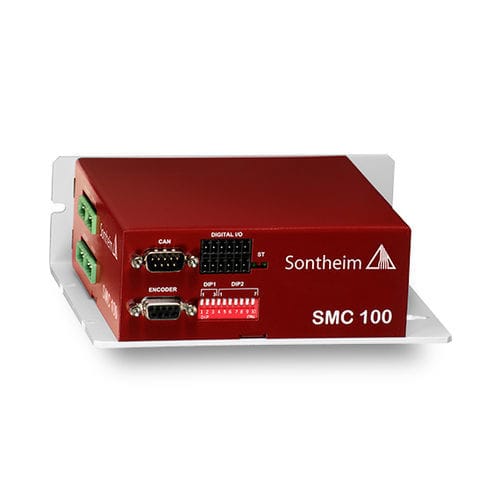

DC-Stromrichter / Schritt SMC 100

2-PhasenIP20kompakt

Das Modul aus Aluminium ist äußerst kompakt und bietet die Möglichkeit zur Hutschienenmontage. Alle Schnittstellen sind schnell und komfortabel auf der Frontplatte verfügbar. Auch Moduladresse und Baudrate können so in kurzer Zeit per DIP-Switch eingestellt werden. Schrittmotor Der angesteuerte Schrittmotor ist stromgeregelt, dabei können 24 V und 48 V Schrittmotoren bis jeweils 10 A angesteuert werden. Der Strom in jeder Phase wird separat geregelt. Der Ruhestrom für den Schrittmotor ist auf den Wert des Nennstroms zwischen 0 und 100 % einstellbar. Betriebsmodi Als Betriebsmodi stehen einstellbar Vollschritt-, Halbschritt- und Mikroschrittbetrieb zur Auswahl. Dem Schrittmotor steht ein Inkrementalgebereingang mit einer Auflösung von 16 Bit zur Verfügung. Sicherheit wird groß geschrieben Der Grenzstrom ist definierbar und wird vom Modul als Basiswert gespeichert, wodurch Fehler in der Stromberechnung vermieden werden. Die SMC100 besitzt zusätzlich eine Not-Aus-Funktion, die bei fehlender Bus-Kommunikation ausgelöst wird. Ansteuerung von bipolare 2-Phasen Schrittmotoren Phasenstrom von bis zu 10 A Jeweils 4 galvan. getrennte Ein- und Ausgänge 1× CAN Schnittstelle gemäß ISO 11898 Eigene Intelligenz zur Selbstregelung und Datenverwaltung Freie Konfiguration und Speicherung von Betriebsdaten Kompaktes Gehäuse mit IP20 und integrierter Hutschienenmontage
