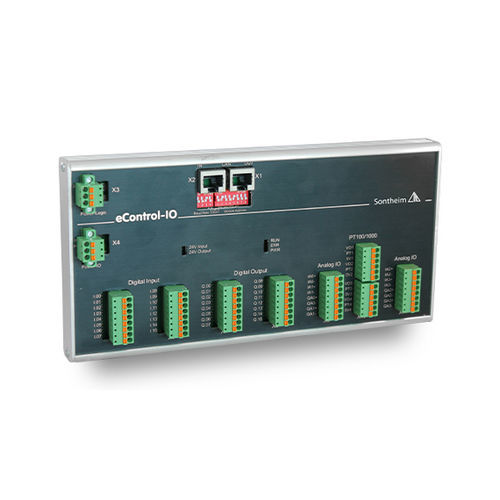

Digitales EA Modul eControl-IO

analogRJ45Feldbus

Flexibles IO-Modul mit zahlreichen Erweiterungs­möglich­keiten. Die ideale Ergänzung für alle Steuerungen der eControl Familie Mastermodul und CAN Schnittstellen Das Mastermodul bildet die Grundlage des modularen Moduls und wird in jeder Konstellation benötigt. Das gesamte IO-System wird über einen integrierten Mikrocontroller gesteuert, dabei sind bereits 16 digitale Ausgänge, 16 digitale Eingänge, zwei analoge Ausgänge und zwei analoge Eingänge integriert. Das Modul besitzt eine Status LED-Anzeige zur Darstellung des Zustandes und der Schaltzustände der digitalen IOs. Als Schnittstellen für den Datenaustausch besitzt das Modul zwei RJ45 Buchsen für die CAN Schnittstelle, was eine einfache und schnelle Verbindung ermöglicht. Über DIP-Switch Schalter kann die Modul-ID und Baudrate des CAN Feldbusses komfortabel eingestellt werden. Maximale Flexibilität durch individuelle Erweiterungs­optionen Über eine Erweiterungsschnittstelle können je nach Bedarf bis zu sechs IO-Module angesteckt werden. Die Ausführung der jeweiligen Module ist beliebig wählbar. Die Adressierung der Erweiterungsmodule wird automatisch durchgeführt und das Mastermodul erkennt das angesteckte Modul und die Adressierung. Als Erweiterungsoptionen stehen aktuell ein Motormodul, Analogmodul, Digitalmodul oder Temperaturmodul zur Verfügung. Robuste Anschlusstechnik Die verwendeten Phoenix-Klemmen sorgen für eine einfache und äußerst robuste Verbindung, die das Modul in Kombination mit dem robusten Aluminiumgehäuse sehr widerstandsfähig und prozesssicher machen.
