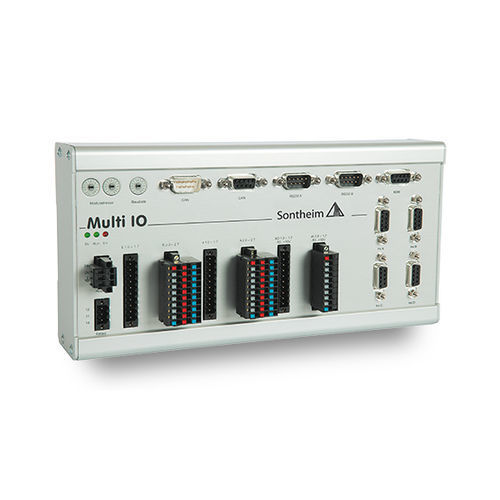

Analoges EA Modul Multi-IO

CANopenCAN16 Digitaleingänge

24 V Hochleistungsmodul für die Ein- und Ausgabe von digitalen und analogen Signalen mit insgesamt 52 IOs und vielfältigen Features Das Modul besitzt ein kompaktes Aluminiumgehäuse und bieten die Möglichkeit zur Hutschienenmontage. Die Schnittstellen sind schnell und komfortabel auf der Frontplatte verfügbar. Mithilfe der 3-Leiter-Anschlusstechnik können alle Sensoren direkt mit dem Modul verbunden werden. Die Gefahr der Fehlverdrahtung ist dabei durch die farbliche Kennzeichnung der Potentiale auch für weniger erfahrene Anwender stark verringert. Es sind verschiedene Klemmleisten verfügbar, die wahlweise auch mit LEDs bestückt sind. Alle Eingänge werden über eine Leuchtdiode an der Klemme angezeigt. Zusätzlich können mithilfe von HEX-Switches sowohl die Baudrate als auch die Moduladresse eingestellt und jederzeit abgelesen werden. CAN Schnittstelle Die integrierte CAN Schnittstelle nach CANopen (DS 301 und 401) ermöglicht den flexiblen Einsatz an unterschiedlichen Stellen und Positionen im Produktionsprozess. Sie ist nach ISO 11898 ausgeführt. Signalverarbeitung Neben den Eingängen besitzen unsere analogen IOs einen leistungsfähigen Mikrocontroller, der die Erfassung der Sensorik und das CAN Protokoll bearbeitet. Weiterführend sind auch Sicherheitsmechanismen wie z. B. Guarding vollständig im Remote IO integriert. Spannungsversorgung Die kombinierten IOs werden mit 24 V versorgt. Der integrierte Verpolschutz verhindert eine mögliche Zerstörung der Module bei falsch angelegter Versorgungsspannung. Der Steuerteil ist zusätzlich vor kurzen Überspannungs-Peaks durch eine EMV-Beschaltung auf der Versorgungsspannung geschützt.
