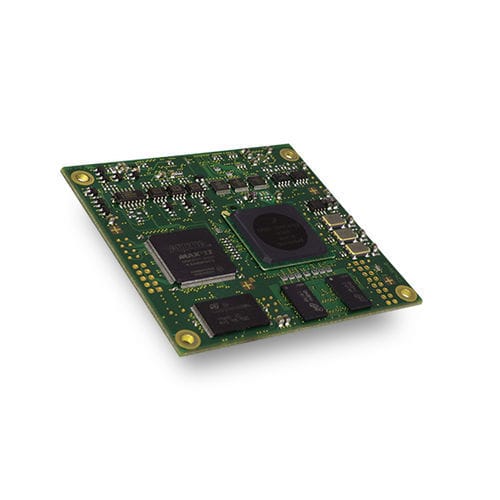

FPGA-Schnittstellenkarte CIN

EthernetCANIndustrie

Platinen-Variante der Sontheim CAN Adapter als Kommunikationslösung für industrielle Signal­verarbeitungsanwendungen Neben insgesamt vier CAN Schnittstellen nach ISO 11898 besitzt das CIN zwei single-wire CAN Kanäle und jeweils acht digitale Ein- und Ausgänge. Zusätzlich sind einmal Ethernet sowie I²C zur Ansteuerung von Peripheriekomponenten integriert. Durch das äußerst kompakte Design kann das CIN als Piggyback-Variante auf eine kundenspezifische Leiterplatte montiert werden. Letztlich ist es auch möglich, das Gerät als Gateway/Bridge für CAN zu Ethernet zu verwenden. Pegelmessung Dieses Feature ermöglicht es, die CAN Pegel analog einzulesen und so zum Beispiel Fehlerdiagnose an einem Fahrzeug oder einer Maschine zu betreiben. Es ist vor allem wichtig, wenn dem Netzwerk Daten verloren gehen, was z. B. durch Kurzschlüsse hervorgerufen werden kann. Error-Frame-Erkennung Mithilfe dieses Features ist das CIN in der Lage, die Fehlersuche und Diagnose in einem CAN Netzwerk zu übernehmen. Das Interface besitzt eine eigene Logik, die Error Frames erkennt und in einem internen Speicher zählt. So können sporadische Fehler, wie z. B. die Verfälschung von Nachrichten durch einen Teilnehmer im Netzwerk erkannt werden.
