Analysesoftware CANexplorer 4

VisualisierungMessEntwicklungs

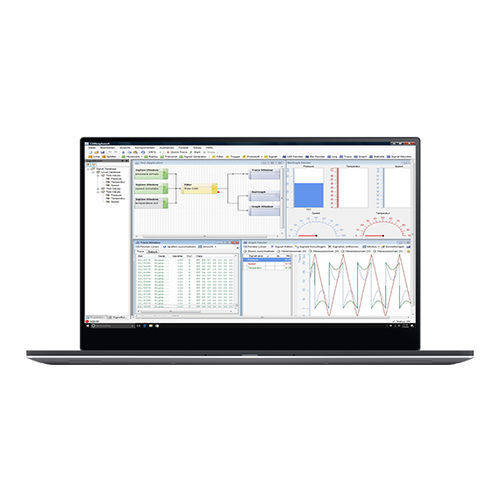

Der CANexplorer 4 ist eine völlig neu entwickelte Feldbus Analysesoftware mit deutlich erweitertem Funktionsumfang und erheblich verbessertem Handling. Das weiterentwickelte, modulare Konzept eröffnet völlig neue Möglichkeiten der Analyse und Datenaufzeichnung des gesamten CAN Bus Datentransfers. Bei der Entwicklung der Software wurde besonderer Wert auf ein intuitives Handling, großen Funktionsumfang und flexible Einsatzfähigkeiten gelegt. Zu diesem Zweck ist eine Protokollverarbeitung implementiert, welche eine Interpretation nach CANopen und J1939 ermöglicht. Weitere Protokolle können einfach per Update zugefügt werden. Messaufbauten werden schnell und übersichtlich per Drag and Drop erstellt und zusätzlich in einem Projektbaum dargestellt. Zur Verarbeitung der CAN Daten stehen im neuen CANexplorer 4 verschiedenste Elemente zur Verfügung, wie klassische textbasierte Traces, Graphen, Bar-Graphen, LEDs, Filter und Trigger. Datenbearbeitung Der CANexplorer 4 bietet dabei verschiedenste Funktionen, um CAN Daten zu verarbeiten. Neben den klassischen textbasierten Traces, können Nachrichten als Signale definiert und in Bargraphen, Tachos, LEDs, Graphen und textuell angezeigt werden. Die Erstellung eines Messaufbaus erfolgt durch eine intuitive grafische Verknüpfung via Drag and Drop der einzelnen Funktionsmodule. Visualisierung Durch den Einsatz von Triggern und Filtern kann die Datenvisualisierung benutzerspezifisch angepasst werden. Der neue CANexplorer 4 ermöglicht zusätzlich die interaktive Teilnahme am Busverkehr durch das Generieren und Senden von Nachrichten.
