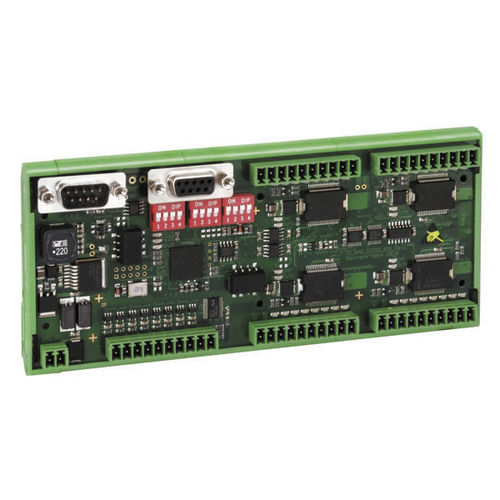

Analoges EA Modul DIO32 8AI-L

CANopenRS-485

Insgesamt besitzt das DIO32 8AI-L 0 bis 32, in 8er Blöcken konfigurierbare, digitale Ein- und Ausgänge und acht analoge Eingänge (24 V). Sie sind optoisoliert und kurzschlussfest und garantieren eine hohe Zuverlässigkeit und Ausfallsicherheit. CAN Schnittstelle Die integrierte CAN Schnittstelle nach CANopen (DS 301 und 401) ermöglicht den flexiblen Einsatz an unterschiedlichen Stellen und Positionen im Produktionsprozess. Sie ist nach ISO 11898 ausgeführt und kann gebrückt werden. Auf diese Weise lassen sich per Durchschleifen der CAN Signale mehrere Module in Reihe nutzen. Signalverarbeitung und LEDs Neben den Ein- und Ausgängen besitzt das DIO32 8AI-L einen leistungsfähigen Mikrocontroller, der die Erfassung der Sensorik, die Ansteuerung der Aktoren und das CAN Protokoll bearbeitet. Weiterführend sind auch Sicherheitsmechanismen wie z. B. Guarding vollständig im Remote IO integriert. Die Visualisierung der aktuellen IO Zustände erfolgt über integrierte LEDs für jeden IO. Die Konfiguration der Moduladresse und Baudrate erfolgt einfach und sicher über DIP-Switches am Modul. Dabei ist nach CiA Definition eine Baudrate von bis zu 1 Mbit/s einstellbar.
