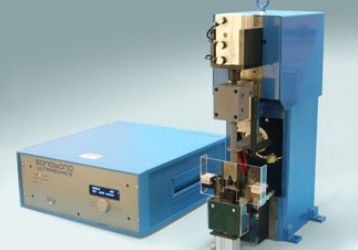

Ultraschall-Schweißmaschine SPG 2600

automatischfür Metallfür Stahl

Eine mikroprozessorgesteuerte Metallpunktschweißanlage zur Herstellung der Einzelpunkt-Masseklemmen, die in komplexen elektronischen Komponenten und Schaltungen im Automobilbau verwendet werden. Ultraschall verschweißt bis zu 18 Drähte mit einem Impuls an einen einzigen Anschluss, bevor die Anschlussarme automatisch eingeklappt werden, um die Verbindung zu entlasten. Der Sonobond Single Point Ground Welder SPG 2600 verschweißt Drahtbündel von bis zu 20 Quadratmillimetern mit Ultraschall an einem einzigen Terminal. Dieses einfach zu bedienende, mikroprozessorgesteuerte Gerät führt die Schweißung in einem Impuls aus. Das SPG 2600 wurde speziell für die Herstellung der Einzelpunkt-Masseanschlüsse entwickelt, die zur Eliminierung des elektrischen Rauschens verwendet werden, das durch die große Anzahl komplexer elektronischer Komponenten in den Schaltungen von Fahrzeugen verursacht wird. Nach der Schweißung werden die Klemmenarme automatisch um die Drähte gequetscht, um die Verbindung spannungsfrei zu machen. Das Einpunkt-Schweißgerät arbeitet mit dem patentierten Keil-Reed-System. So entstehen präzise, hochzuverlässige, metallurgische Festkörperverbindungen ohne Hitze, Strom, Flussmittel oder Füllstoffe. Auch leicht verzinkte oder oxidierte Drähte können vom Gerät aufgenommen werden. Verarbeitet Bündel von bis zu 20 Quadratmillimetern Der Sonobond Single Point Ground Welder liefert 2.500 Watt Leistung und kann bis zu 18 Drähte sicher verarbeiten. Das Netzteil verfügt über einen eingebauten Mikroprozessor, der bis zu 250 Schweißprotokolle speichert und abruft und es ermöglicht, die Schweißparameter nach Zeit oder Energie zu wählen. Die wärmebehandelten Taper-Lock-Spitzen aus Werkzeugstahl des Geräts führen bis zu 100.000 Schweißungen aus und können leicht entfernt und ausgetauscht werden.
