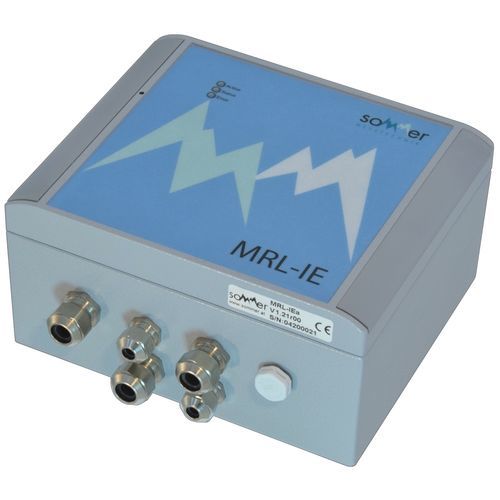

Transceiver-Modul / RS485 MRL-IE

Datenkompaktanalog

Der MRL-IE ist ein kompaktes Datenerfassungsmodul zur Aufzeichnung, Verarbeitung und Übertragung von Umweltdaten aller Art und ist kompatibel mit allen von SOMMER Messtechnik angebotenen Sensoren und zahlreichen Fremdgeräten, die über analoge oder SDI-12 Schnittstellen verfügen. Der MRL-IE erweitert die Eingangsports der MRL-Datenlogger und bietet eine Konvertierung zwischen RS-485 und SDI-12 Signalen. Der MRL- IE a ist mit einer zusätzlichen analogen Ausgangskarte ausgestattet, die mehrere analoge, Impuls- und digitale Schaltausgänge zur Verfügung stellt. MERKMALE 8 analoge Eingänge, individuell konfigurierbar Signalumwandlung von analog zu SDI-12, RS485 und Modbus RTU Signalumwandlung von SDI-12 zu RS485 und Modbus RTU Paralleler SDI-12, Modbus RTU und Analogausgang Erfassung von bis zu 99 Variablen Mehrere Sensorversorgungen Zusätzlich mit MRL-IEa Signalumwandlung von SDI-12 und RS485 auf analog Impulsausgabe der erfassten Größen, z.B. für Durchflussmessgeräte Paralleler SDI-12, Modbus RTU, Analog- und Impulsausgang SPEZIFIKATIONEN Spannungsversorgung 9...28 VDC; Überspannungs- und Verpolungsschutz, Tiefentladeschutz bei Verwendung einer optionalen Batterie Stromaufnahme min. 0,65 mA @ 12V Sensorversorgung 500 mA bei 5 V 500 mA bei 12/14 V 500 mA @ geschaltete Versorgungsspannung Referenz-Sensorversorgung 200 mA @ 2,5 V 100 mA @ 2,5 V (Referenz für Windfahnen) Eingänge 8x Analog 0...2,5 V / 4...20 mA / Widerstand;16 Bit Auflösung (interne 100 Ω-Shunts) 1x Zähler (max. 25 Hz @ 50% Tastverhältnis) 1x Windgeschwindigkeit (Frequenz) 1x Windrichtung (Potentiometer) 1x RS-485 1x SDI-12 als Primär/Master (Version 1.3)
