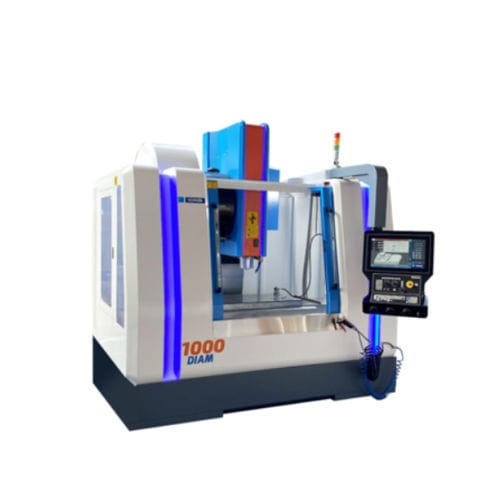

3-Achs-Bearbeitungszentrum DIAM 10605-Achs4-Achsvertikal
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Achszahl
- 3-Achs, 5-Achs, 4-Achs
- Spindelausrichtung
- vertikal
- Spindelnase
- BT 40, BT 50
- Anzahl Werkzeuge
- 24 Werkzeuge, 20 Werkzeuge, 30 Werkzeuge, 32 Werkzeuge, 40 Werkzeuge
- X-Hub
1.000 mm
(39,37 in)- Y-Hub
600 mm
(23,62 in)- Z-Hub
560 mm
(22,05 in)- Rotationsgeschwindigkeit
6.000 rpm, 8.000 rpm, 10.000 rpm
(37.699 rad.min-1, 50.265 rad.min-1, 62.832 rad.min-1)- Leistung
11 kW, 15 kW
(14,96 hp, 20,39 hp)- Maximale Tischlast
1.000 kg
(2.205 lb)- Werkzeuggewicht (max.)
7 kg
(15,4 lb)- Gesamtgewicht
6.800 kg
(14.991,43 lb)- Gesamtlänge
2.900 mm
(114,2 in)- Gesamtbreite
2.270 mm
(89,4 in)- Gesamthöhe
2.900 mm
(114,2 in)
Beschreibung
Gekühlte Spindel, angetrieben durch Riemen
4 bar Kühlflüssigkeit
werkzeugkühlung durch die Spindel oder aus Flexi-Düsen
Luftpistole und Wasserpistole
späneförderer, Typ Band
Voller Schutz, einschließlich Schiebetür und Sicherheitsschloss.
vorbereitung der 4. Achse
innenbeleuchtung
OPTIONEN:
werkstücktaster
werkzeugmesstaster
Präzisionsskalen auf 3 linearen Achsen
20 bar Kühlung durch die Spindel
Motorisierte 4. Achse mit Ø120 oder 170, 200, 250mm Platte
rauch-Vakuum
Ölabscheider-Vorrichtung
GELIEFERT:
trenntransformator
werkzeughalter
Fagor avec conversationel SOMAB PL+S VF
15" flacher Farb-Touchscreen
vollständige alphanumerische QWERTY-Tastatur und Maus
abnehmbares elektronisches Handrad
USB-Anschlüsse und RJ45 für ETHERNET
Abrufen von DXF-Dateien
SIEMENS 828 D mit SHOPMILL Klartextanzeige
10.4" TFT-Flach-Farbbildschirm
Alphanumerische QWERTY-Volltastatur
Ein elektronisches Handrad
USB-Anschlüsse an der Frontplatte
Anschluss an ETHERNET-Netzwerk mit RJ 45
---
