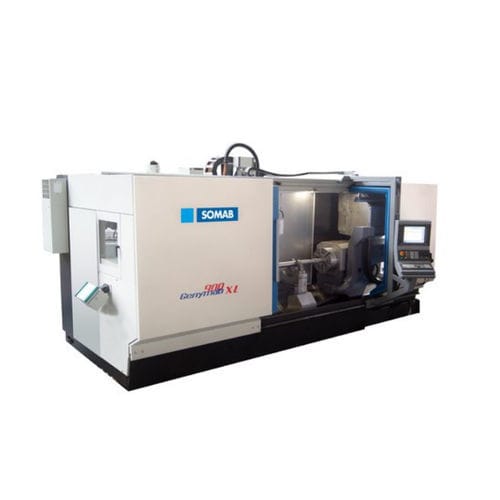

Dreh-Fräszentrum / CNC GENYMAB 630 XL

horizontal4-Achs5-Achs

- Monoblocksockel aus rekonstruiertem Granit - Feste Auflage (nicht drehbar) für Drehwerkzeuge: o Halterung für Drehmeißel im 45°-Winkel zur Aufnahme der Schnittkräfte - Die Steifigkeit des Kopfes ermöglicht die Bearbeitung mit langen Bohrstangen - Aufwendige Bearbeitung: Nuten, Einstechfräsen, - Außenverzahnungen mit Modulfräser oder Mutterfräser - Innenverzahnung durch Nutenfräsen AUSRÜSTUNG B-Achse: 144 Positionen mit Hirth-Verzahnung bei 2,5° 28 Positionen Kapazität des Werkzeugmagazins selbstzentrierendes 3-Backen-Futter 1 Satz mit 3 gehärteten Backen 1 Satz mit 3 "weichen" Backen Späneförderer 7-Balken-Kühlmittelanlage mit 30µm Filterpatrone Voller Schutz mit Schiebetür und Sicherheitsschloss Automatische volumetrische Schmierung innenbeleuchtung Schiebe- und schwenkbares Bedienpult, mit 1 oder 2 Handrädern Anzeige der Spindelleistung (Prozentsatz der verfügbaren Leistung) OPTIONEN: 1° Hirthverzahnung für 360 Frässpindelpositionen Kompakte Frässpindel 12 000 U/min Präzisionslinearmaßstäbe MK5 hydraulischer Reitstock (auf dem Tisch oder dem Vorderbett) Automatisierte Bewegung des Reitstocks auf dem Vorderbett VDI 40 Automatischer Revolver, 12 Stationen auf dem Vorderbett Alternativen zur Drehspindel: Spindel 8", A2, Bohrung Ø105mm Spindel 11", A1, Bohrung Ø112mm Elektrospindel 8", A1, Bohrung Ø73mm Elektrospindel 8", A2, Bohrung Ø105mm Elektrospindel 11", A1, Bohrung Ø122,5mm Alternativen zur Drehunterspindel: alle oben genannten Elektrospindeln mittel- oder Hochdruck-Kühlmittelanlage: 14 bar, 35 bar... werkstückauswerfer, gesteuert durch die Funktion M werkstückauffangsystem (auf der Gegenspindel) werkstücktaster werkzeugmesstaster Selbstzentrierende Lünette, Typ SLU, Größen 1 bis 4 Lünette automatisierte Bewegung Stangenlader
