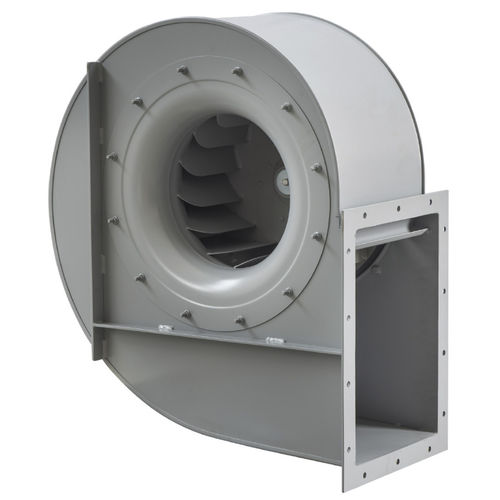

ATEX-Ventilator FR-N Series

HochtemperaturIP55Zentrifugal

Direkt angetriebener, einseitig saugender Zentrifugalventilator. Hergestellt aus Stahlblech, geschützt mit Kataforese-Grundierung und Epoxy-Lackierung. Konzipiert für eine kontinuierliche Luftzirkulation von -20ºC bis zu 60ºC. Motoren 2-, 4- oder 6-polig, IE 3* hoher Wirkungsgrad, dreiphasig 230/400V 50Hz bis zur Motorgröße 132 und 400/690V 50Hz für größere Motoren. Schutzart IP55, Klasse F. * Ab 0,75kW kann der Motor IE 2 sein und durch VSD gesteuert werden. - Hergestellt aus verschiedenen Materialien. - Motoren mit 2 Geschwindigkeiten. - Versionen mit 60 Hz. - Lackiert in verschiedenen RAL-Farben. - Ventilator ohne Stützfuß (Motorflansch, Anordnung 5), bis Motorgröße 160. - Hochtemperaturausführungen (bis 150ºC) (B-Ausführungen: mit Kühllaufrad). - ANORDNUNG 8: mit gemeinsamer elastischer Kupplung. - Inspektionstür, Entleerung, Dichtung an der Spirale und Zugang zur Welle. - Geschweißtes Gehäuse. - Wärmedämmende Ummantelung. ATEX-Ausführungen Auf Anfrage explosionsgeschützte Ausführungen gemäß der ATEX-Richtlinie für dreiphasige Modelle: Umgebungstemperatur -20°C bis +60°C, Umgebungsdruck (abs.) 0,8 bar bis 1,1 bar gemäß EN 14986. - Gas: 2G IIB T2-T3-T4, Motor Exd IIB oder ExeII 2G IIB+H2 T2-T3-T4, Motor ExdIIc 3G IIB T2-T3-T4, Motor ExnA (nur für Zone 3G) 3G IIB+H2 T2-T3-T4, Motor ExnA (nur für die 3G-Zone) - Nicht leitfähiger Staub 2D IIIB T125°C-T135°C-T195°C-T295°C 3D IIIB T125°C-T135°C-T195°C-T295°C - Leitfähiger Staub (obligatorischer Motor IP 65): 2D IIIC T125°C-T135°C-T195°C-T295°C 3D IIIC T125°C-T135°C-T195°C-T295°C Rückwärts gekrümmtes Laufrad
