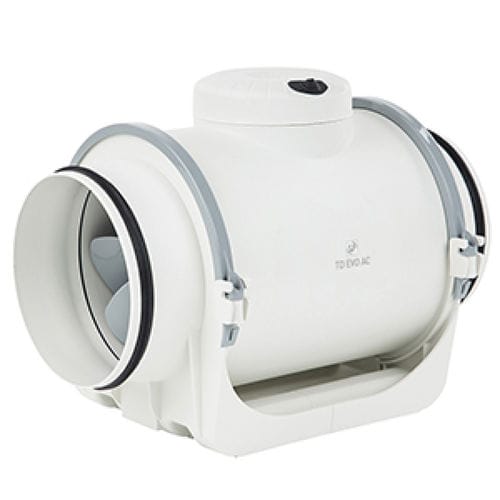

Kanalisierbarer Ventilator TD-EVO Series

IP44ZentraxLuftumwälz

Baureihe von Flachprofil-Ventilatoren mit gemischtem Volumenstrom für runde Kanäle. Die Baureihe umfasst sieben Durchmesser und deckt einen Volumenstrombereich von 210 bis 1840 m3/h ab. Die einzigartige Konstruktion der Halterung ermöglicht den Ein- und Ausbau der Motor- und Laufradbaugruppe ohne Demontage des angrenzenden Kanals. Kompaktes Gehäuse mit niedrigem Profil, hergestellt aus robustem, verstärktem Kunststoff. Optimiertes Design des Laufrads, der Leitschaufeln und des Auslassdiffusors, um die Leistung zu erhöhen und den Schallpegel zu senken. Luftdichte Konstruktion mit doppelter Einspritzdichtung zwischen dem Hauptgehäuse und der Halterung zur Vermeidung von Luftlecks. Gummidichtungen an den Flanschen zur Verbesserung der Luftdichtheit mit den Kanälen. Silent-Block zwischen Motor und Leitschaufel zur Reduzierung der Motorvibrationen und zur Senkung des Schallpegels der Anlage, auch bei der Drehzahlregelung. Motor Ausgestattet mit einem 3-stufigen einphasigen Wechselstrommotor: - 220-240V 50/60Hz, Klasse F, IP 44. - Der Motor ist auch bei hohen Drehzahlen über die Spannung regelbar. - Thermischer Schutz mit manueller Rückstellung. - Arbeitstemperatur: -20/60ºC.
