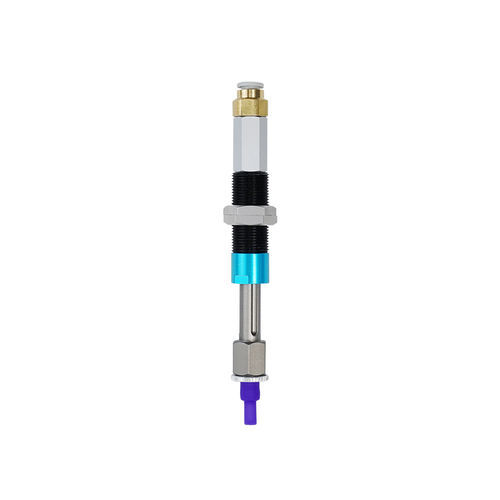

Flexible Halteklemme ISC-SC6-P4.5E

für Werkstückefür Werkzeugefür Messgeräte

Die ISC-Airbag-Klemme ist eine innovative, flexible Klemme, die die Selbstverteidigungsform eines Kugelfisches nachahmt und bionisch gestaltet ist. Indem der flexible Luftsack mit einem bestimmten Druck mit Luft gefüllt wird, wird die Ausdehnung realisiert und das Greifen mit innerer Abstützung abgeschlossen. Da der Eingangsluftdruck genau gesteuert werden kann, kann die von der Vorrichtung auf das Werkstück ausgeübte Spannkraft kontrolliert werden, und das Werkstück wird nicht so leicht beschädigt. leistungsparameter Modell - ISC-SC6-P4.5E Gesamthöhe des Airbag-Moduls H - 25,5 Durchmesser der Kontaktfläche D - 4,5 Struktureller Durchmesser A - 14 Arbeitsdurchmesser von der Bodenhöhe B - 4 Höhe der effektiven Kontaktfläche C - 8 Arbeitshöhe des Airbagmoduls E - 17.5 Gesamtlänge N - E+105 Verwendeter Luftdruckbereich/kPa - 0-120 Grenzausdehnung Außendurchmesser/mm - 5,2 Höchstlast/g - 70 Gewicht der Halterung/g - 36 Verwendete Metallstange Modell - VFNT 1421-G18 Größe der Einbauöffnung/mm - 14,5
