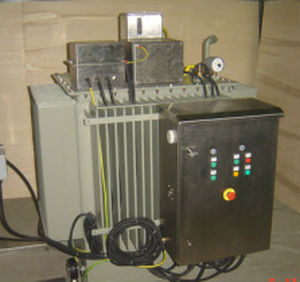

Leistungstransformator
trockenölgefülltdreiphasig

Leistungstransformator
Leistungstransformator
Leistungstransformator
Leistungstransformator
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Funktion
Leistung
Aufbau
trocken, ölgefüllt
Elektrische Spezifizierung
dreiphasig
Installierung
bodenstehend
Weitere Eigenschaften
Fehlerstrom, Hilfs
Sekundärspannung

Max: 36 V

Min: 0 V

Beschreibung

Erdungstransformatoren werden verwendet, um einen Sternpunkt in einem Dreiphasensystem zu erzeugen, der die Möglichkeit des Sternpunkts bietet erdung. Die Erdung kann über eine Lichtbogenunterdrückungsdrossel, eine neutrale Erdungsdrossel oder einen Widerstand oder direkt erfolgen. Kann in den folgenden Ausführungen hergestellt werden: Ölsorte: bis zu 36 kV Trockenausführung: bis zu 36 kV Auf Wunsch mit Hilfswicklung auf Anfrage Das Design kann ein Transformator mit nur einer Wicklung sein, die im Zickzackverfahren verbunden ist. Die Nullimpedanz einer solchen Wicklung ist normalerweise recht niedrig, kann aber erhöht werden, wenn es darum geht, den Strom durch den Transformator im Falle eines Erdschlusses irgendwo im Netz zu begrenzen. Eine alternative Verbindung zum Zickzack ist die Stern-/Dreieckverbindung, bei der die dreiecksgeschaltete Wicklung das Nullfolge-Magnetfeld kompensiert, so dass es auf ein Streufeld zwischen Stern und Dreieckswicklung beschränkt ist und die Nullfolgeimpedanz des Transformators relativ klein macht. Es ist möglich, den Erdungstransformator mit einer Sekundärwicklung zur kontinuierlichen Versorgung der Hilfsstationen auszustatten. Wenn der Erdungstransformator zusammen mit einer Lichtbogenunterdrückungsdrossel verwendet werden soll, wird der Nennstrom (und seine Dauer) des Erdungstransformators durch die Daten der Lichtbogenunterdruckdrossel bestimmt.

---
