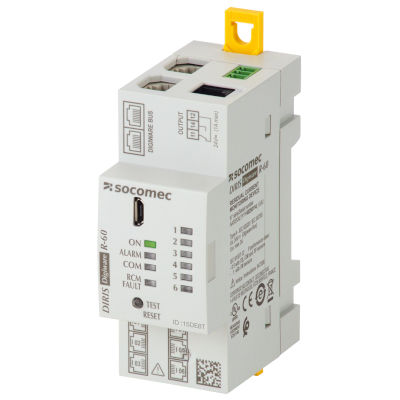

Differenzstromüberwachungsmodul R-60

modular

Das Modul DIRIS Digiware R-60 verbindet die Differenzstrom-Überwachung (RCM) mit Funktionen zur Messung und Überwachung von Strom in beliebigen Kombinationen von ein-, zwei- oder dreiphasigen Stromkreisen in TN-S- und TT-Erdungssystemen. Über sechs RJ12-Kanäle und entsprechende Kabel können verschiedene ΔIC-Differenzstromwandler sowie Stromwandler vom Typ TE, TR, iTR und TF schnell und fehlersicher angeschlossen werden. Vorteile 2-in-1-Lösung Ein Modul DIRIS Digiware R-60 kann mit Differenzstromwandlern und herkömmlichen Stromwandlern vom Typ TE, TR, iTR und TF Differenzströme und Leistung zusammengefasst überwachen. Mehrkreisüberwachung Ein Modul DIRIS Digiware R-60 kann bis zu sechs Stromkreise auf Differenzströme überwachen. Das modulare Digiware-Konzept ermöglicht die Systemerweiterung durch zusätzliche R-60- Module, um z.B. zusätzlich zum Netzeingang noch mehrere Ausgangsstromkreise zu überwachen. Plug & Play Das Digiware-Konzept und der RJ45-Bus bieten folgende Möglichkeiten: • einfacher Anschluss der R-60-Module an bestehende DIRIS Digiware-Systeme, • optimale Skalierbarkeit durch die Nutzung weiterer Module bei Bedarf. Farbcodierte RJ12-Kabel garantieren den schnellen und fehlersicheren Anschluss der Stromwandler und -sensoren. Smart-Alarme Das Modul DIRIS Digiware R-60 enthält modernste RCM-Alarmfunktionen zur Ausgabe von präventiven Meldungen: • vor dem Auslösen der Fehlerstrom- Schutzeinrichtung, • bevor Ableitströme zur Gefahr für Menschen und Anlagen werden, • bei einem Defekt der Fehlerstrom- Schutzeinrichtung.
