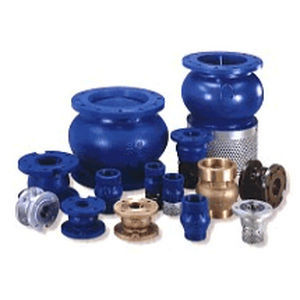

Kolbenrückschlagventil 02 SYSTEM für WasserGewindeFlansch
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- Kolben
- Flüssigkeit
- für Wasser
- Korpus
- Gewinde, Flansch
- Anwendung
- für die Lebensmittelindustrie
- Material
- PTFE, Polypropylen, Edelstahl, Messing, Gusseisen, Bronze
- Material der Ventildichtung
- EPDM
- Weitere Eigenschaften
- Federdruck, mit Sieb
- DN
Min: 2,5 in
Max: 8 in
- Druck
16 bar, 40 bar
(232,1 psi, 580,2 psi)- Temperatur
Min: 0 °C
(32 °F)Max: 100 °C
(212 °F)
Beschreibung
NENNDRUCK PFA/PS in bar θ 100°
GEHäUSE : GG-Grauguss mit Epoxy-Beschichtung
Axial gefu¨hrter SCHLIEßKÖRPER : 2 bis 3 Rotguß G-CuSn5ZnPb ;
andere DN : Grauguss, Fu¨hrungsstange aus Rotguss
FüHRUNG : 21/4 - 21/2 Rotguss,
andere DN : Grauguss + Fu¨hrungssbuchse aus Bronze
FEDER : Edelstahl 1.4300 - DICHTUNG : EPDM
SEIHER : Stahl verzinkt
NENNDRUCK PFA/PS in bar θ 80°
GEHäUSE : GG-Grauguss mit Epoxy-Beschichtung
Axial gefu¨hrter SCHLIEßKÖRPER : Siehe Standardru¨ckflussverhinderer Typ 102
FüHRUNG : Siehe Standardru¨ckflussverhinderer Typ 102
FEDER : Edelstahl 1.4300
DICHTUNG : EPDM
SEIHER : PP
NENNDRUCK PFA/PS in bar θ 80°
GEHäUSE : GG-Grauguss mit Epoxy-Beschichtung
Axial gefu¨hrter SCHLIEßKÖRPER + FüHRUNG : Siehe Typ 102
FEDER : Edelstahl 1.4300
DICHTUNG : FKM
SEIHER : PP
NENNDRUCK PFA/PS in bar θ 100°
GEHäUSE : GG-Grauguss mit Epoxy-Beschichtung nach
KTW Empfehlung, 2 ungebohrte Nocken
DICHTUNG : EPDM - FEDER : Edelstahl 1.4300 (type 202)
Typ 202 : Axial gefu¨hrter SCHLIEßKÖRPER : DN 21/2 und 3 : Rotguss
G-CuSn5ZnPb - DN 4 : Grauguss Fu¨hrungsstange aus Rotguss G-CuSn5ZnPb
FüHRUNG : DN 21/2 : Bronze, andere DN : Grauguss, Fu¨hrungsbuchse aus Bronze
NENNDRUCK PFA/PS in bar θ 100°
GEHäUSE : GJL Grauguss innen und außen PTFE-beschichtet
2 gebohrte Nocken mit eingeschraubten Stopfen aus Messing 1/4
DICHTUNG : EPDM
Axial gefu¨hrter SCHLIEßKÖRPER + FüHRUNG GG Grauguss
PTFE beschichtet, DN 50-DN 65 : SCHLIEßKÖRPER aus Rotguss
NENNDRUCK PFA/PS in bar θ 100°
GEHäUSE : GG-Grauguss + Epoxy-Beschichtung nach KTW Empf.
2 ungebohrte Nocken
DICHTUNG : FKM
Axial gefu¨hrter SCHLIEßKÖRPER + FüHRUNG : Siehe Standardru¨ckflussverhinderer Typ 202
