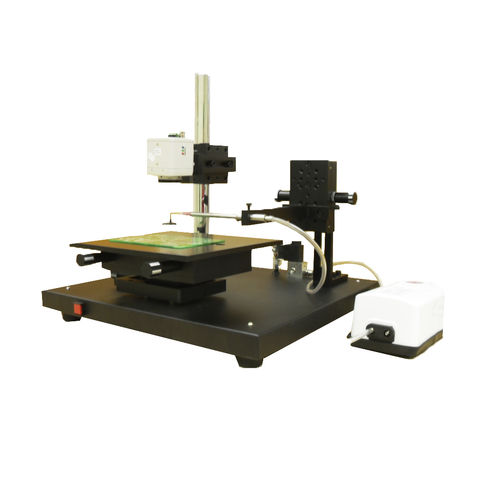

SMT-Bestückungsmaschine X-Y-Z

Die X-Y-Z Tabelle wird besonders entwickelt, um feine, Neigungschips auf Leiterplatten zu setzen zu helfen. Der gesetzt zu werden Chip ist mit den Auflagen genau mit feinen x- und y-Anpassungen ausgerichtet. Rotation wird erzielt, indem man die linken oder rechten y-Griffe justiert. Der Plazierungsprozeß wird offenbar über einer Farbvideokamera oder einem Mikroskop angesehen (SZM7045TR-Boom-Standmikroskop). Platzierung den Chip auf das Brett durch das Drehen des z-Richtungsgriffs und das Freigeben er, durch das Vakuum abstellen. Videokamera- und Boomstand verkaufte seperatly. PWB-Stützrahmen können auf die XYZ-Tabelle für Reparaturarbeit benutzt werden. Spezifikationen: Maximale x-Laufdistanz: 90 Millimeter Maximale y-Laufdistanz: 90 Millimeter Maximale z-Laufdistanz: 70 Millimeter Maximale θ Rotation: 30° Precison: 1mm pro Griffdrehung Spitzenplattformgröße: 9" x9“
