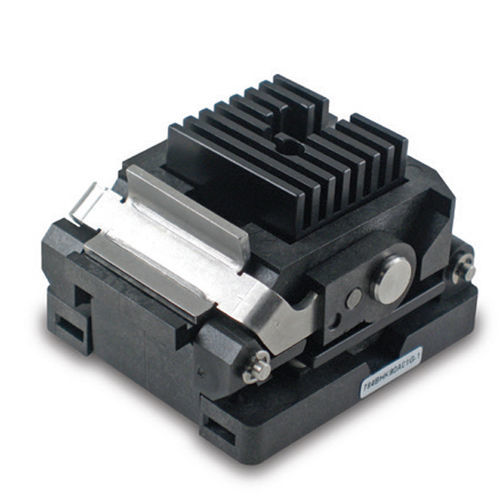

Einbrenn-Messbuchse K Series H-Pin®

Die Buchse der K-Serie ist so konzipiert, dass sie nach dem Schließen des Deckels mit einem zweiten Hebel einen flachen, gleichmäßigen Druck auf den Prüfling ausübt. Dadurch wird sichergestellt, dass die Platte beim Schließen des Deckels nicht über die Oberseite des Geräts rutscht und das Gerät möglicherweise markiert. Dies ist besonders wichtig für Produkte mit freiliegenden Stanzformen oder für Anwendungen in der Automobilindustrie, bei denen das Erscheinungsbild Teil der Kriterien für die Akzeptanz nach der Prüfung ist (bestanden/nicht bestanden). Die vertikale Hebelbetätigung vergrößert die Gesamtgrundfläche des Sockels nicht, so dass die höchste Dichte an bestückten Stellen auf dem Burn-in-Board möglich ist und in einigen Fällen die Gesamtgrundfläche im Vergleich zu anderen Clamshell-Deckelsockeln reduziert wird. Ein weiterer Vorteil des Deckels der K-Serie ist der Luftstrom durch den Sockel aufgrund des höheren Profils, das größere Luftkanäle zur Aufrechterhaltung genauer Temperaturen ermöglicht. Merkmale und Vorteile - Industrieerprobtes Design, hausinterner Werkzeugbau, Formenbau und maschinelle Bearbeitung, mit 100% automatisierter Montage. - Umfangreicher Katalog von Komponenten, konfigurierbare Optionen - Die markierungsfreie Betätigung des Deckels trägt zu höheren Erträgen bei. - Marktführende elektrische Leistung Ausstattungsoptionen - Vertikale Druckplatte - Kühlkörper - HAST-Entlüftungsfunktionen - Integrierte thermische Steuerung mit Heizung und Sensor - Umgekehrte Sitzebene - Maximaler Abstand zwischen den Komponenten unter dem DUT - 2 oder 3 Plattensysteme - Hochtemperaturmaterialien für Anwendungen über 200°C H-Pin-Technologie Dieser Sockel verwendet ebenfalls die H-Pin-Kontakttechnologie, die eine breite HF-Leistungsfähigkeit und außergewöhnliche Gleichstromeigenschaften bietet. Der Sockel der K-Serie erfüllt alle Anforderungen: hohe Frequenz, hoher Strom, hohe Temperatur, niedrige Induktivität und niedriger Verlust. Diese Eigenschaften tragen dazu bei, die Kosten für Tests zu senken.
