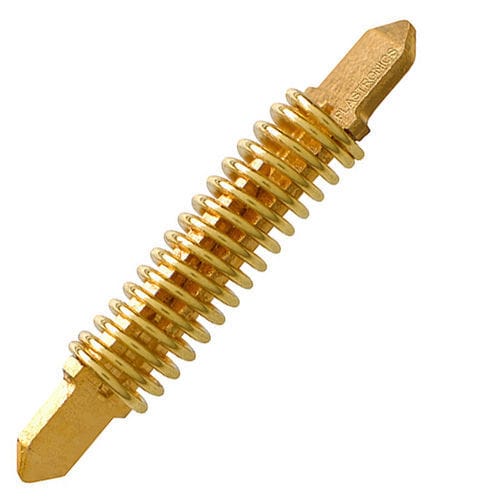

Federkontakt H-Pin®

Der H-Pin ist ein gestanzter Federkontaktstift mit der mechanischen, elektrischen und thermischen Leistung eines Federkontaktstiftes und der einfachen Handhabung und hohen Fertigungsqualität eines gestanzten Kontaktes. Der H-Pin eignet sich für Anwendungen ohne die typischen Kompromisse, die im Allgemeinen erforderlich sind, wenn man Kosten und Leistung gegenüberstellt. Merkmale und Vorteile - Kompatibilität für großen Gehäuseverzug - Stabiler Kontaktwiderstand und Kraft - Stabile elektrische Leistung - Kompatibilität bei hohen Temperaturen (180 °C) - Korrespondierende Bi-, Systembewertung und Prüfung - Zuverlässiger Strom- und Massekontakt - Lagerbestand und kürzere Vorlaufzeiten - Hohe Volumenkapazität, Qualitätskontrolle und Benutzerfreundlichkeit Merkmal Optionen - 0,40 mm bis 0,70 mm Hub - Flache Federrate - BeCu H-Stift - Kernfeder aus rostfreiem Stahl - Bandbreite -1dB @ 15 GHz - Strombelastbarkeit - Hochvolumige Stanzung - Rolle-zu-Rolle-Stifteinbau Übersicht Ausgezeichnete mechanische und elektrische Leistung. Der H-Pin nutzt die hochvolumige BeCu-Stanztechnologie in Kombination mit einer Edelstahlfeder für die mechanische Bewegung und hat einen Arbeitsbereich von bis zu 0,70 mm mit einer flachen Federrate. Er kann bis zu 15 GHz mit -1,0 dB Verlust eingesetzt werden, bis zu 4 A Strom übertragen und Temperaturen bis zu 200 °C standhalten.
