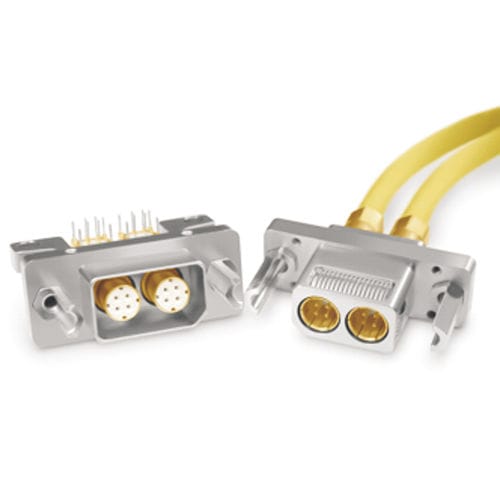

Hochgeschwindigkeits-Steckverbinder

DatenoptischQuadrax

Die Hauptfunktion von hochohmigen D-Sub-Steckverbindern besteht darin, den äußeren Schirm eines Quadrax-Kontaktes direkt mit dem Gehäuse des Steckverbinders zu erden. Die D-Sub-Steckverbinder der Fibre Channel-Serie von Smiths Interconnect verfügen über eine um das Gehäuse herum angebrachte Multifinger-Massefeder, die einen Mehrpunkt-Kontakt ermöglicht und eine hervorragende EMV-Abschirmung bietet. Das Endergebnis ist ein extrem niedriger Kontaktwiderstand, gemessen vom äußeren Kontaktgehäuse bis zum Steckerflansch. Die Fibre Channel D-Sub-Serie bietet auch eine hervorragende Leistung, die minimales HF-Rauschen und eine hohe Lebensdauer von bis zu 1.000 Steckzyklen gewährleistet und gleichzeitig alle Anforderungen der MIL-STD-202 für Schock und Vibration erfüllt und übertrifft. Die Steckverbinder werden mit 150 Ohm Quadrax-Kontakten angeboten und sind mit 2-, 4-, 6- oder 8-poliger Steckverbinderanordnung erhältlich. Darüber hinaus zeichnen sich die D-Sub-Steckverbinder durch einfache Montage und ein robustes und umfassendes Schulungspaket aus. Um sicherzustellen, dass die richtigen Hochgeschwindigkeitssteckverbinder für die spezifischen Verdrahtungsanforderungen und Kodierfunktionen aufeinander abgestimmt sind, wurde eine Option mit kodierter Buchse in das Design integriert. Der sechspolige Pfosten ermöglicht 36 mögliche Kodierungskombinationen, die sicherstellen, dass der richtige Fibre Channel D-Sub Stecker mit der richtigen Hochgeschwindigkeitsbuchse verbunden ist. Es sind auch Versionen mit nicht schlüsselfertigen Klinkenpfosten erhältlich. Fibre Channel D-Sub Steckverbinder verfügen über Quadrax-Kontakte der Größe 3, die 30% größer sind als die im 100 Ohm Quadrax verwendete Konfiguration der Größe 9, wodurch ein angepasstes Impedanzsignal im gesamten Kontaktpaar bei 150 Ohm differentieller Impedanz gewährleistet ist. Diese Eigenschaften stellen sicher, dass die Fibre Channel D-Sub-Anschlüsse von Smiths Interconnect die kritischen Edge-Anforderungen der Kunden erfüllen.
