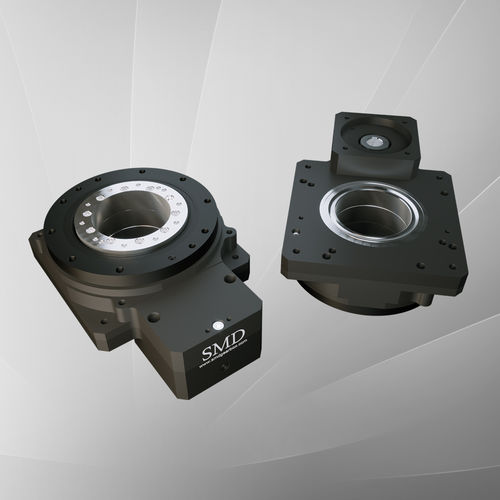

Schrägverzahntes Getriebe ST series

rechtwinklig50 - 100 Nm20 - 50 Nm

HOHL-DREH-GETRIEBE Produkt-Beschreibung Nennabtriebsmoment: 3 Nm bis 90 Nm Verdrehspiel: 0,5 arc-min Direktanbau mit einfacher und zuverlässiger Konstruktion. Großer Hohlrundtisch für übersichtliche Verdrahtung und Verrohrung. Genaue und schnelle Positionierung. Einfaches Wiederholen des Ursprungs. Merkmale Maximales Umkehrspiel von 30 Bogen-Sekunden. Großer Hohl-Drehflansch -Hohlbohrung für Verdrahtung oder Wellen. Die Hohlbohrung wird von Ihrem Servomotor über ein großes, schrägverzahntes Ringrad angetrieben, das in einen Drehflansch integriert ist und eine gleichmäßige, genaue und schnelle Positionierung und Indexierung ermöglicht. Der Flansch dreht sich auf einem Präzisions-Kreuzrollenlager mit hoher Kapazität für Positioniergenauigkeit, Steifigkeit und hohe Axiallasten. Größere Untersetzungsverhältnisse können durch den Einsatz eines Planeten- oder Winkelgetriebes erreicht werden. Für max. 1000 mal während der Lebensdauer des Getriebes. Abtriebsgrenzdrehzahl bei 60 U/min Größere Untersetzungsverhältnisse durch Antrieb mit einem Reihen- oder Winkelgetriebe möglich. Der Wirkungsgrad bei Volllast beträgt 90% Bei zulässiger Eingangsdrehzahl und kontinuierlichem Ausgangsdrehmoment.
