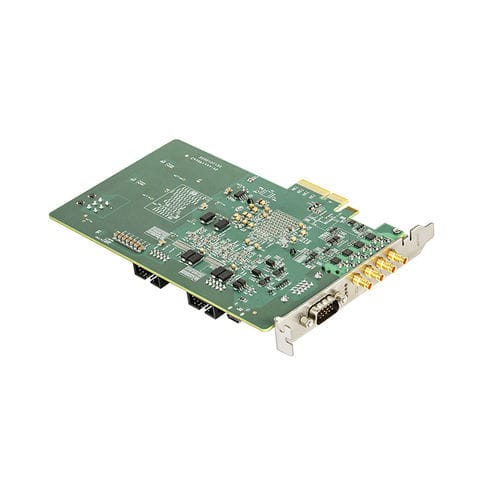

PCIe-Framegrabberkarte SMI-IMCA-01

FPGA4 Kanäle12-Bit

◎ PCIe Gen3 x 4; ◎ Unterstützt 1-4 Kanäle der CoaXPress Arbitrary Topology Verbindung; ◎ CoaXPress-Kamerastromversorgung, -steuerung und -auslösung; ◎ Bildaufnahmegeschwindigkeit bis zu 25Gbps; ◎ Bildpuffer bis zu 8Gb; ◎ Jede Verbindung mit einer Geschwindigkeit von bis zu 6,25 Gbit/s; ◎ Die Lüftergeschwindigkeit passt sich automatisch an die FPGA-Temperatur an, um die Kühlung und Geräuschentwicklung zu optimieren; ◎ DIN 1.0/2.3-Schnittstelle und 4-Wege-LED-Statusanzeige mit drei Farben; ◎ Unterstützt CoaXPress Einkanal-Stromversorgung mit bis zu 13 W; ◎ Kompatibel mit CoaXPress V1.1.1 Standard; Kompatibel mit GenICam Standard; ◎ Flexible IO: 2 differentielle/single-ended Eingänge; 2 opto-isolierte Ausgänge; 1 Quadratur-Drehgeber-Eingang; ◎ Unterstützung des Betriebssystems Windows7/10 32/64bit; ◎ Unterstützt Linux-Betriebssystem; ◎ Unterstützung der SDK-Entwicklungsbibliothek von C, C++, C#; gUI-Konfigurationswerkzeug. Pixeltiefe: - 8/10/12/14/16 Bit Pixel-Formate: - Raw, Mono, Bayer, RGB Anzahl der Kameras: - Unterstützung von 1-4 topologischen Verbindungen mit beliebiger Zeilenfolge Grafikschnittstelle: - 4-fach DIN 1.0/2.3 CoaXPress mit PoCXP Bildgeschwindigkeit: - (1.25G, 2.5G, 3.125G, 5G, 6.25G) x4 PCIE-Geschwindigkeit: - PCIe 3.0x4 PCIE-Nutzlast: - 128/256 Bytes Unterstützte Protokolle: - CoaXPress1.1/1.1.1; GenICam; GenTL Erfassungsgeschwindigkeit: - 18.7Gbps(MAX) Scan-Typ: - Flächen-Scan, Zeilen-Scan Trigger-Eingang: - unterstützung von 2 Signaleingängen (optische Isolierung); maximale Frequenz 1MHz; Pegelstandard unterstützt RS422, TTL und Differenzeingang (5-24V) Encoder-Eingang: - unterstützt einen Quadratur-AB-Phaseneingang (optische Isolierung); maximale Frequenz 1MHz; Pegelstandard unterstützt RS422, TTL und Differenzeingang (1-24V) Flash-Steuerung: - unterstützt Zwei-Wege-Signalausgang (optische Isolierung), die maximale Frequenz beträgt 80kHz
