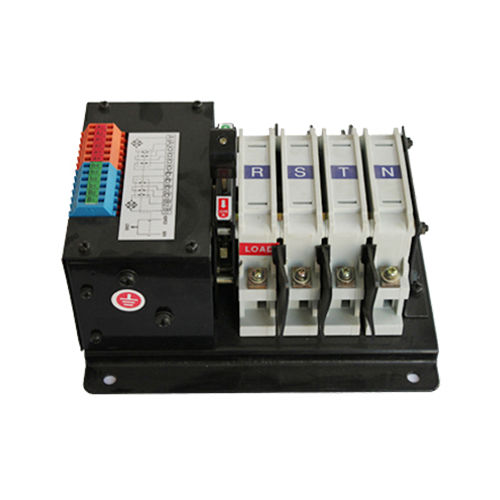

Automatischer Transferschalter SGQ63A-125A/N-4P

statisch

Der automatische Umschalter (ATS) wird unter den Bedingungen von AC660V 50/60Hz oder DC250V eingesetzt. Es handelt sich um einen zweistufigen PC-Klasse-Typ mit elektromagnetischer Antriebsstruktur, der eine schnelle Lastübertragung (Übertragungszeit ≤80ms) von zwei Stromkreisen ermöglicht. Es kann weithin für nationale einklassige Last verwendet werden, zum Beispiel: hohe Gebäude, Post, Telekommunikation, Kohleminen, Schiffe, industrielle Montagelinien, Gesundheitswesen, militärische Einrichtungen usw. Die beiden Stromkreise können Netz, Autostart-Aggregat, Speicherbatterie usw. sein STRUKTUR UND EIGENSCHAFTEN SGQ Automatic Transfer Switch (ATS) verwendet einen elektromagnetischen Spulenantrieb, eine elektrische und mechanische Verriegelungsstruktur, eine Hauptschleifenstruktur mit zwei statischen Kontakten und einem dynamischen Kontakt. Der dynamische Kontakt ist vom Typ V, der sicherstellt, dass zwei Stromkreise nicht kurzgeschlossen werden. Bei den Typen N und T werden Doppelspulen verwendet; beim Typ M wird eine einzelne Spule verwendet. Die Spulen werden nur zum Zeitpunkt der Umschaltung erregt, wodurch sich die Lebensdauer des Schalters erheblich verlängert. Die Steuerspannung für die Spulen kann von der Master/Slave-AC- oder DC-Spannung geliefert werden, so dass keine weitere Steuerspannung erforderlich ist. Der Schalter selbst hat eine mechanische oder elektrische Einschaltanzeige und bietet gleichzeitig einen spannungsfreien Hilfskontakt.
