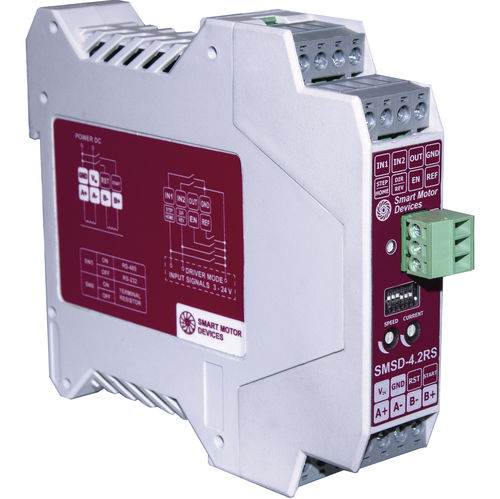

Programmierbarer Motorcontroller SMSD-4.2RS

DCMikroschritt2-Phasen-Schritt

Der programmierbare Schrittmotorcontroller SMSD-4.2RS ist eine modifizierte und aktualisierte Version der früheren Modelle SMSD-4.2RS-232 und SMSD-4.2RS-485. SMSD-4.2RS bietet beide Kommunikationsschnittstellen RS-232 und RS-485. Der Aktualisierungsrahmen ist für die Montage auf einer Standard-DIN-Schiene vorgesehen. Der programmierbare Controller SMSD-4.2RS ist für die Steuerung von Schrittmotoren mit einem Phasenstrom von bis zu 4,2 A vorgesehen. Der Controller ermöglicht die Steuerung (Einstellung) von Richtung, Geschwindigkeit und Beschleunigung des Motors, kann programmiert und als eigenständige Einheit betrieben oder von einem externen Gerät (PC, SPS) gesteuert werden. Mikroschritt-Modus: 1, 1/2, 1/4, 1/16 Hauptfunktionen und Fähigkeiten: - Schrittmotorsteuerung nach einem vorbereiteten Algorithmus (Anwenderprogramm), der im Gerät gespeichert ist - Aufzeichnen, Ändern und Lesen der Programmsteuerung in/aus dem internen nichtflüchtigen ROM des Controllers - Autarker Betrieb ohne PC oder externe Steuerung - Computersteuerung über COM-Port (RS-232, RS-485) - Bedienung am HMI-Panel über RS232-Schnittstelle und RS485-Schnittstelle. - Analoge Drehzahlregelung - Homing-Funktion - Automatischer Motorstopp bei Empfang eines Alarmsignals von einem Sensor - Automatische Umkehrung der Motordrehung bei Empfang eines Signals von einem Rückwärtssensor Die Steuerungsmodi des SMSD-4.2RS Programmmodus - dieser Modus wird häufig für zyklische und sich wiederholende Aktionen verwendet. Der Bewegungsalgorithmus wird von einem PC oder einer SPS (RS-232- oder RS-485-Schnittstellen) in einem nichtflüchtigen Speicher des Controllers aufgezeichnet und kann anschließend gemäß dem Eingangssignal oder gemäß einem Befehl von einem PC oder einer SPS ausgeführt werden. Eine vollständige Liste der auszuführenden Befehle finden Sie im Benutzerhandbuch.
