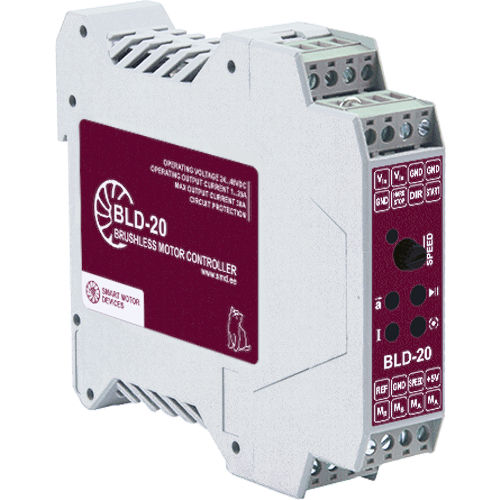

BLDC-Motorcontroller BLD-20DIN

3-PhasendigitalGeschwindigkeitsregler

Der BLDC-Treiber BLD-20DIN ist ein Gerät zur Steuerung von 3-Phasen-Gleichstrommotoren mit Hall-Sensoren. BLD-20DIN steuert Motordrehzahl, Beschleunigung und Verzögerung, Richtung. Das Design des Treibers umfasst einen internen Bremswiderstand für den rekuperativen Energieverbrauch während der Verzögerung von Trägheitslasten. BLD-20DIN ist für die Montage auf einer DIN-Schiene vorgesehen. BLD-20DIN hat Eingänge für externe Signale (sauberer Kontakt): - signal START/STOP für Start und Stopp der Motorbewegung - signal DIR für die Steuerung der Drehrichtung - alarm-Stopp-Signal Geschwindigkeitskontrolle: - zur Einstellung der Bewegungsgeschwindigkeit gibt es ein internes Potentiometer und Eingänge für den Anschluss eines externen Potentiometers. Ein analoges Spannungssignal 0..5VDC kann ebenfalls zur Geschwindigkeitsregelung verwendet werden. BLD-20DIN Merkmale: Sanfte Beschleunigung und Abbremsung des Motors wird mit einem Trimmpotentiometer eingestellt. Analoge Drehzahlregelung durch internes oder externes Potentiometer. Zum Starten und Stoppen des Motors gibt es eine Taste START/STOP und einen Eingang für den Anschluss eines externen Signals. Zur Änderung der Bewegungsrichtung gibt es eine Taste DIR und einen Eingang für den Anschluss eines externen Signals. Es gibt einen Eingang für den Anschluss eines externen Alarmsignals. Die Motorstrombegrenzung kann mit einem Trimmpotentiometer eingestellt werden. Die Verarbeitung der externen Signale START/STOP und DIR kann nach dem Signalpegel oder nach der Vorderflanke des Signals erfolgen. Um die Art der Signalverarbeitung zu ändern, wenden Sie sich bitte an unsere Firma oder unsere offiziellen Vertreter.
