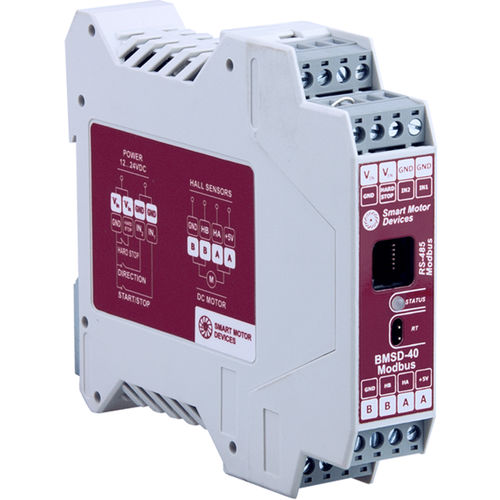

Modbus-Motorcontroller BMSD-40ModBus

DCbürstenbehaftetdigital

Die BMSD-40Modbus-Steuerungen sind für die Steuerung eines DC-Bürstenmotors mit einem Nennstrom von bis zu 40 A und einem maximalen Grenzstrom von 100 A ausgelegt. Die Steuerungen regeln die Motordrehzahl, stellen die Drehrichtung ein, bieten eine Drehzahlstabilisierung bei Verwendung von Hall-Sensoren und steuern die Beschleunigung und Verzögerung. Dank der Strombegrenzungsfunktion schützen die Steuerungen den Motor vor Überlastungen. Die Steuerung der Regler erfolgt über die RS-485-Schnittstelle mit dem Modbus-RTU- oder ASCII-Protokoll oder durch externe Signale, die an den Reglereingängen anliegen. Die wichtigsten Parameter des Reglers BMSD-4;Modbus - Hardware-Kurzschlussschutz (Ansprechzeit 15 μs): 100 Ampere - Phasenstrombegrenzung (Reaktionszeit 5 s): 2...60 Ampere - Kommunikationsschnittstelle: RS-485, Modbus - ASCII oder RTU Funktionen und Möglichkeiten Die Steuerung bietet: - einstellung der Motorwellendrehzahl über Modbus; - einstellung der Werte für Beschleunigung und Verzögerung; - einstellung des Maximalwerts des Motorstroms (Motorüberlastungsschutz); - erstellung eines Anwendersteuerungsprogramms, Starten des Programms per Befehl über Modbus oder automatisch beim Einschalten des Umrichters; - programmierung der Eingänge IN1 und IN2, die auch als START / STOP und REVERSE / DIRECTION-Signale verwendet werden können; - auswahl der Betriebslogik der Eingangssignale IN1 und IN2 (START / STOP und REVERS) - Auslösung bei Flanke oder Signalpegel.
