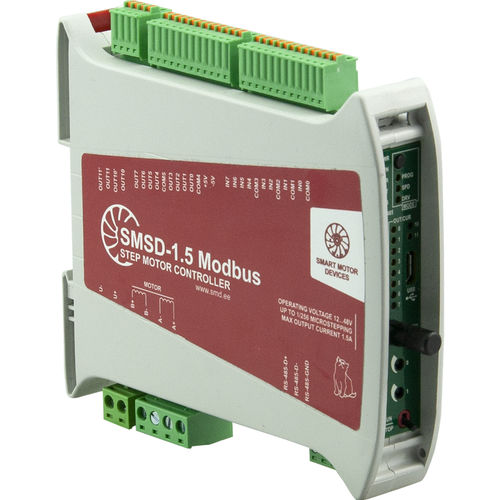

Programmierbarer Motorcontroller SMSD-1.5 Modbus

DCMikroschritt2-Phasen-Schritt

SMSD-1.5Modbus ist eine programmierbare Schrittmotorsteuerung mit erweiterten Funktionen. SMSD-1.5Modbus ist für die Arbeit mit Motoren konzipiert, deren Wicklungsströme 1,5A nicht überschreiten. Der Controller kann von einer SPS über das Modbus RTU / ASCII-Protokoll gesteuert werden, aber auch autonom nach einem vorgegebenen Programm arbeiten. Der Regler unterstützt Quetschungsmodi von Vollschritt bis 1/256. Ein Überhitzungsschutz ist vorhanden. Die Steuerungen sind in der Lage, in Echtzeit zu arbeiten und können sowohl für den Aufbau lokaler Automatisierungsknoten als auch für verteilte I / O-Systeme mit der Organisation des Datenaustauschs über RS-485-Schnittstelle mit Modbus-Protokoll verwendet werden. Mikroschrittbetrieb - 1/1, 1/2, 1/4, 1/8, 1/16, 1/32, 1/128, 1/256 Die Steuerungsmodi des SMSD-1.5Modbus: - Der Programmmodus ermöglicht es Ihnen, autonom nach einem vorgegebenen Programm zu arbeiten oder den Motor direkt über das Modbus-Protokoll zu steuern. - Analoge Drehzahlregelung - ermöglicht die Einstellung der Motordrehzahl über ein Potentiometer an der Vorderseite des Geräts oder über externe Tasten oder einen Encoder; - Impuls-Positionssteuerung STEP/DIR - Standard-Impulssteuerungsmodus für "STEP"- und "DIRECTION"-Signale Die Motorsteuerung verfügt über 8 logische Eingänge und 10 logische Ausgänge, von denen 2 mit Hochspannung arbeiten. Ihr Zustand kann über das in den Speicher geladene Steuerprogramm oder durch einen direkten Befehl über das Modbus-Protokoll programmatisch gelesen oder eingestellt werden. Das interne Programm kann sowohl über den USB-Anschluss als auch über das Modbus-Protokoll in den Controller geschrieben und aus ihm gelesen werden. Zur Konfiguration des Reglers sowie zur Erstellung und Bearbeitung interner Programme wird eine kostenlose Software bereitgestellt.
