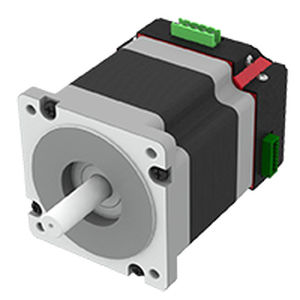

Motor mit integrierter Steuerung SMD-4.2mini ver.2

DCSchritt24 V

Treiber SMD-4.2mini V2.1 wurden für die Arbeit mit Schrittmotoren der Größe NEMA34 mit maximalem Strom pro Phase 4,2 Ampere (SM8680) entwickelt. Schrittmotoren SM8680 mit integrierten Treibern sind bereit für die Arbeit kompakte Schrittmotorantrieb. Bei der Entwicklung dieser erneuerten Version der Treiber V2.1 wurden die neuesten Leiterplatten verwendet. Diese Schaltungen sorgen für eine hervorragende Dynamik der Schrittmotoren, schnelle Beschleunigung und ausreichendes Drehmoment bei höchsten Drehzahlen. Der interne Impulsgenerator ermöglicht die Ansteuerung eines Schrittmotors ohne externe Signalquellen. Steuerungsmethoden: Impuls-Lageregelung (STEP/DIR) Analoge Drehzahlregelung (über Potentiometer) Die wichtigsten Parameter des winzigen eingebauten Schrittschalttreibers SMD-4.2mini V2.1 Spannungsversorgung - 24 - 48 VDC Mikroschrittmodus - 1, 1/2, 1/4, 1/8, 1/16, 1/32, 1/64, 1/128 Bereich der Impulsfrequenz des internen Generators 70 - 1200 Hz Zusätzliche Merkmale: - Eingebauter Bremswiderstand für den Betrieb mit einer hohen Trägheitslast - Möglichkeit zum Anschluss eines externen Bremswiderstandes - Automatische Umschaltung zwischen Stromphasensteuerung (höheres Drehmoment und bessere Dynamik) und Spannungsphasensteuerung (sanfter und leiser Betrieb) - Mikroschrittbetrieb bis zu 1/128 (1 - 1/16 - Stromphasensteuerung, 1/32 - 1/128 - Spannungsphasensteuerung) - Haltestrom 75% - sinkt automatisch - Möglichkeit zur Invertierung des Signals ENABLE in einem Impuls-Positionsregelungsmodus Die wichtigsten Parameter des Schrittmotors SM8680 mit eingebautem Treiber SMD-4.2mini V2.1 Maximales Haltedrehmoment: 45 kgf*cm Phasenwiderstand: 0.8 Ohm Phaseninduktivität: 3.5 mH Massenträgheit des Motorrotors: 1400 g*cm2
