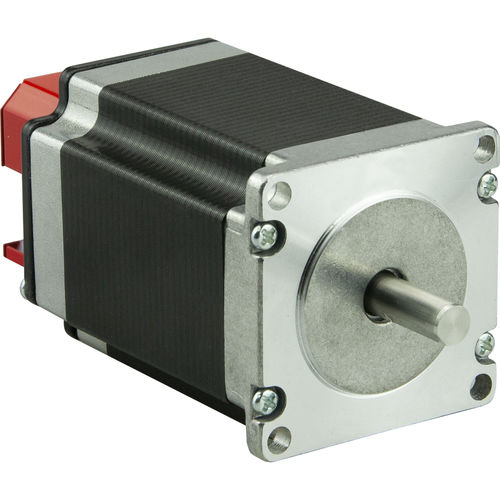

Motor mit integrierter Steuerung SMD-2.8mini ver.2

ZweiphasenHybrid-Schritt24 V

Die integrierten Steuergeräte der SMD - mini Serie der zweiten Version sind für den Einsatz mit 2-Phasen-Hybrid-Schrittmotoren konzipiert, die zusammen mit den Geräten nicht programmierbare Schrittantriebe mit kompakten Abmessungen bilden. Die SMD-Mini-Bausteine der zweiten Version sind die Treiber, die die Motoren in Übereinstimmung mit den an den Steuereingängen zugeführten externen digitalen Signalen versorgen. Die Treiber sorgen für die geforderte Drehzahl und Drehrichtung des Motors sowie für die genaue Positionierung der Welle durch die Verarbeitung logischer Signale: PITCH (Impuls), DIRECTION (Pegel) und RESOLUTION (Pegel). Als Quelle für logische Signale können Frequenzgeneratoren, SPS, Computer mit einem LPT-Anschluss usw. verwendet werden. Die Merkmale der Treiber sind Mikroschrittbetrieb bis 1/256 und Softwareeinstellung der Hauptparameter. Es wird empfohlen, einen UART-USB-Konverter zu verwenden, um die Treiber an einen Computer anzuschließen. Die SMD-2.8mini ver.2-Treiber werden komplett mit den Motoren SM5776 geliefert. Die wichtigsten Parameter des Schrittmotors SM5776 mit integriertem Treiber SMD-2.8mini ver.2 Spannungsversorgung - 12 - 24 VDC Mikroschrittbetrieb - 1/1, 1/2, 1/4, 1/8, 1/16, 1/32, 1/64, 1/128, 1/256 Maximales Haltemoment: 18,9 kgf*cm Phasenwiderstand: 1,13 Ohm Phaseninduktivität: 3.6 mH Massenträgheit des Motorrotors: 480 g*cm2
