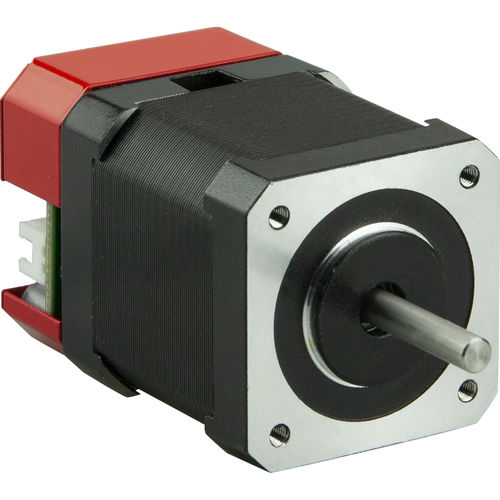

Motor mit integrierter Steuerung SMD-1.6mini ver.2

ZweiphasenHybrid-Schritt24 V

Die integrierten Steuergeräte der SMD - mini Serie der zweiten Version sind für den Einsatz mit 2-Phasen-Hybrid-Schrittmotoren konzipiert, die zusammen mit den Geräten nicht programmierbare Schrittantriebe mit kompakten Abmessungen bilden. Die SMD-Mini-Bausteine der zweiten Version sind die Treiber, die die Motoren in Übereinstimmung mit den an den Steuereingängen zugeführten externen digitalen Signalen versorgen. Die Treiber sorgen für die geforderte Drehzahl und Drehrichtung des Motors sowie für die genaue Positionierung der Welle durch die Verarbeitung logischer Signale: PITCH (Impuls), DIRECTION (Pegel) und RESOLUTION (Pegel). Als Quelle für logische Signale können Frequenzgeneratoren, SPS, Computer mit einem LPT-Anschluss usw. verwendet werden. Die Merkmale der Treiber sind Mikroschrittbetrieb bis 1/256 und Softwareeinstellung der Hauptparameter. Es wird empfohlen, einen UART-USB-Konverter zu verwenden, um die Treiber mit einem Computer zu verbinden. Die Treiber SMD-1.6mini ver.2 werden komplett mit den Motoren SM4247 geliefert. Die Hauptparameter des Schrittmotors SM4247 mit integriertem Treiber SMD-1.6mini ver.2 Spannungsversorgung - 12 - 24 VDC Mikroschrittbetrieb - 1/1, 1/2, 1/4, 1/8, 1/16, 1/32, 1/64, 1/128, 1/256 Maximales Haltedrehmoment: 4.4 kgf*cm Phasenwiderstand: 1,65 Ohm Phaseninduktivität: 2,8 mH Massenträgheit des Motorrotors: 68 g*cm2
