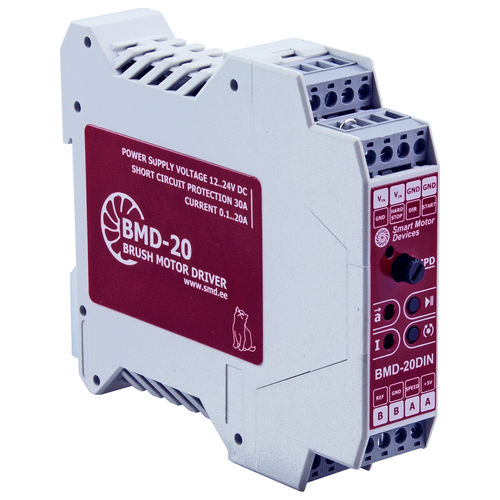

DC-Motorcontroller BMD-20DIN

bürstenbehaftetGeschwindigkeitsregleranalog

BMD-20DIN sind Geschwindigkeitstreiber für DC-Bürstenmotoren. Geschwindigkeit, Beschleunigungs- und Verzögerungszeit werden über die internen Potentiometer am Rahmen des Treibers eingestellt. Die Geschwindigkeit kann auch über ein externes Potentiometer oder über ein analoges Proportionalsignal 0 - 5 VDC eingestellt werden. Die Drehrichtung kann durch ein externes Signal (sauberer Kontakt) "DIR" geändert werden. Aus Sicherheitsgründen bieten die Treiber die Möglichkeit, einen maximalen Dauerstrom des Motors einzustellen, diese Funktion schützt die Motoren vor Überstrom. In den Treibern befindet sich ein Not-Aus-Eingang HARD STOP. Er ist für den Schutz der Mechanik bestimmt - der Motor hält sofort an, wenn der Schutzkreis unterbrochen wird. Die Einstellung der Ansprechschwelle des Schutzes wird mit dem Potentiometer "Current adjust" vorgenommen. Mit seiner Hilfe wird der maximal zulässige Strom für jeden einzelnen vom Gerät gesteuerten Motor eingestellt. Der Wert des Grenzstroms kann genau eingestellt werden. Die Überschreitung dieses Stroms während höchstens 5 Sekunden führt zum Übergang in den Notbetrieb. Die Treiber haben ein neues Kunststoffgehäuse mit DIN-Schienenmontage.
