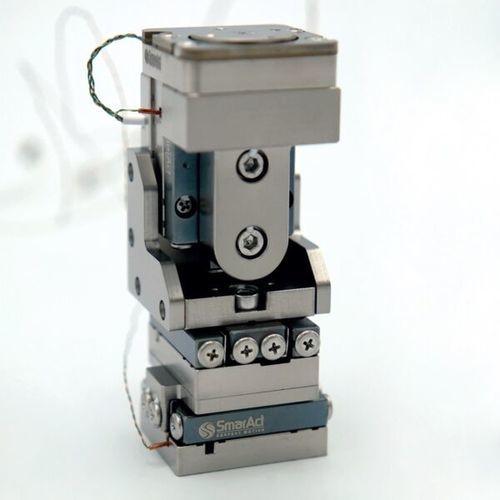

XYZ-Positioniersystem

linearkompakthochauflösend

Viele Anwendungen in Wissenschaft und Industrie erfordern mehr als zwei Freiheitsgrade für die Positionierung von Proben oder Bauteilen. Auch bei sehr niedrigen Temperaturen und auf engstem Raum muss die Nutzlast mit höchster Präzision bewegt werden. Die kryogenen Positioniersysteme von SmarActs sind modular, präzise, anpassbar und thermisch verwaltet, um Ihre Proben während der Positionierungs- oder Scanaufgaben so kalt wie möglich zu halten. Die zentrale Komponente eines jeden XYZ-Positioniersystems ist ein Lineartisch. In diesem Beispiel ist eine SLC-1720-CR. Drei Stufen lassen sich einfach mit Haltern und Adapterplatten zu kompakten Mehrachsaufbauten kombinieren, die im Kundenaufbau meist mit dem kalten Finger eines Kryostaten verbunden sind. Bei der Entwicklung von hochauflösenden Positioniersystemen, die bei kryogenen Temperaturen genau arbeiten müssen, ist es wichtig sicherzustellen, dass die Wärmelast von den Tischen so schnell wie möglich auf den Kryostaten übertragen wird, um das Temperaturkriech des Positioniersystems aufgrund der thermischen Ausdehnung der Tische und Montagekomponenten zu reduzieren. Die wichtigste Aufgabe besteht darin, die Wärme von der Nutzlast auf die Montagegrundplatte zu übertragen, um eine konstante und niedrige Temperatur am Wirkungspunkt zu gewährleisten.
