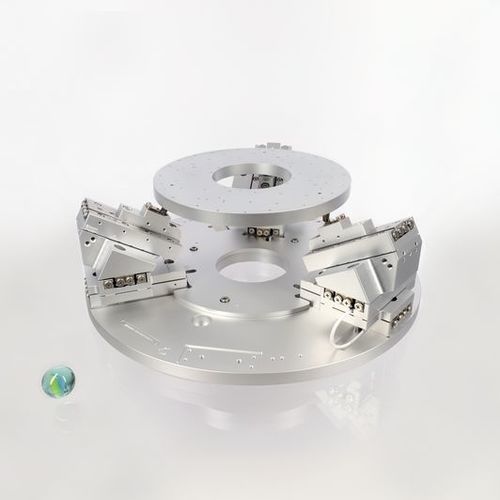

Nano-Positioniersystem / Mehrachsen SMARPOD 225.75

HexapodlinearDreh

Der SMARPOD 225.75 hat einen Durchmesser der Basisplatte von 225 mm und bietet einen Verfahrweg von 42 mm in X- und Y-Richtung. Der SMARPOD 225.75 kann Nutzlasten von bis zu 5 N positionieren. Er gehört zu den größeren SmarAct SMARPODs und bietet einen Verfahrweg von 42 mm in X- und Y- und 24 mm in Z-Richtung. Optional kann die Basisplatte mit Halterungen ausgestattet werden, um Werkzeuge, Sensoren oder andere Komponenten in der Nähe der bewegten Endeffektorplatte des SMARPODs zu platzieren. Die Werte für den Drehweg sind für einen Drehpunkt an der Oberfläche der Deckplatte angegeben. Die Gesamtabmessungen des Systems können bei verschiedenen Posen größer sein. Weitere Informationen bietet Ihnen das CAD-Modell im Downloadbereich. Die Wiederholgenauigkeit wird etwa 20 mm über der Endeffektorplatte jedes Systems, über den gesamten Verfahrweg und für jeweils einen Freiheitsgrad gemessen. Die Werte können bei kürzeren Verfahrwegen besser sein.
