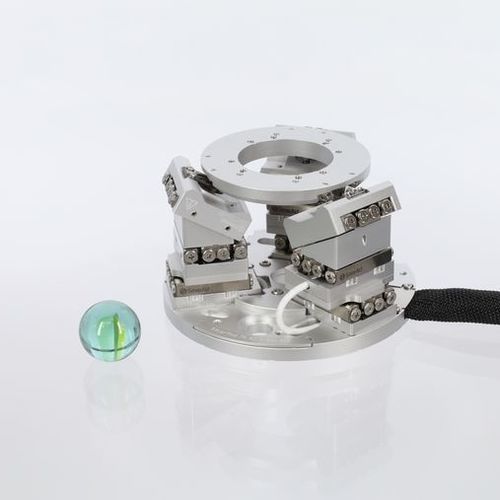

Nano-Positioniersystem / Mehrachsen SMARPOD 70.42

Hexapodmit paralleler KinematikUltrahochvakuum

Der kleine SMARPOD 70.42 ist das kompakteste System mit einem Durchmesser der Basisplatte von nur 70 mm und einem Gewicht von lediglich 200 g. Der SMARPOD 70.42 ist das kompakteste Hexapod-artige Positioniersystem mit einem Basisplattendurchmesser von nur 70 mm. Trotz seiner Kompaktheit handelt es sich um ein robustes und präzises System, das Nutzlasten von bis zu 5 N mit einem Verfahrweg von 11 mm in X- und Y-Richtung positionieren kann. Die Werte für den Drehweg sind für einen Drehpunkt an der Oberfläche der Deckplatte angegeben. Die Gesamtabmessungen des Systems können bei verschiedenen Posen größer sein. Weitere Informationen bietet Ihnen das CAD-Modell im Downloadbereich. Die Wiederholgenauigkeit wird etwa 20 mm über der Endeffektorplatte jedes Systems, über den gesamten Verfahrweg und für jeweils einen Freiheitsgrad gemessen. Die Werte können bei kürzeren Verfahrwegen besser sein.
