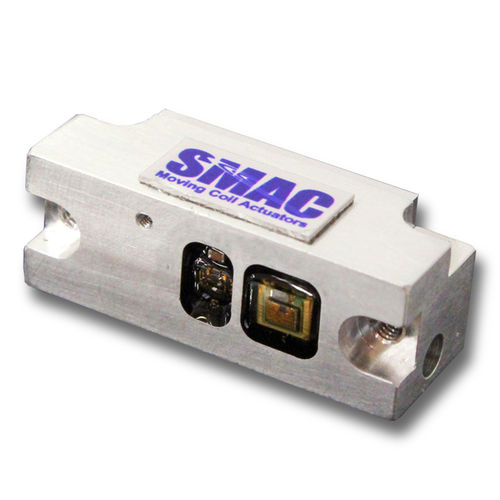

Inkrementaler Lineargeber SLE Series

Der SLE-34 ist ein miniaturisierter, berührungsloser, hochauflösender, inkrementaler Längenmessgerät, der zwei Zählkanäle in Quadratur als Ausgangssignale liefert. Die beiden Ausgangswellenformen sind um 90 Grad phasenverschoben und zeigen sowohl die Position als auch die Bewegungsrichtung an: Wenn Kanal A beispielsweise Kanal B führt, dann ist die Bewegung von links nach rechts von der Skala, wenn man die Musterseite der Skala betrachtet. Andernfalls, wenn B A führt, dann ist die Verschiebung in die entgegengesetzte Richtung. Dieser Encoder hat eine Auflösung von 0,1 oder 0,05 Mikron. Der SLE-34 ist in der Montage ähnlich wie andere gekapselte Längenmessgeräte nach Industriestandard Merkmale - Lichtquelle: Licht emittierende Diode - Lichtsensor: Optisches Asic - Auflösung nach der Quadratur: 0.1um oder 0,05um. - Ausgabeformat: Differentieller RS422-Leitungstreiberausgang. Zwei Zählkanäle A und B in Quadratur mit einem ZR-Ausgang. - Quadraturspezifikation: 90° 45° bei maximalen Bedingungen. - Anstiegs- und Abfallzeit: max. 1 uS in 1000 pF Last. - Verfahrweg: bis zu 150 mm.
