Laserleistungs-Überwachungssystem LPM

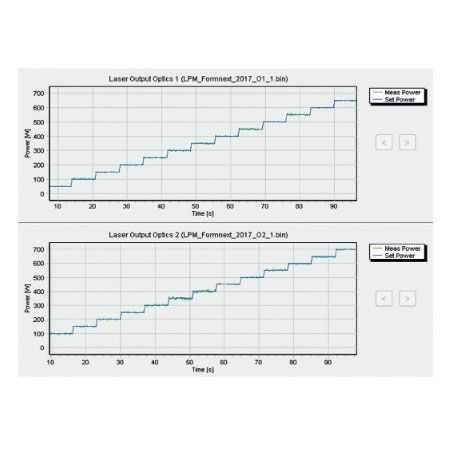

Das Laser Power Mo­ni­to­ring (LPM) ist ein on-axis Über­wa­chungs­sys­tem, das die SOLL und die aus­ge­ge­be­ne IST-La­ser­leis­tung kon­ti­nu­ier­lich, wäh­rend des ge­sam­ten Fer­ti­gungs­pro­zes­ses, misst und do­ku­men­tiert. Dabei wer­den et­wai­ge Ab­wei­chun­gen zu­ein­an­der er­mit­telt und dar­ge­stellt. Die zeit­ba­sier­te Mes­sung der IST-Leis­tung wird mit­tels Strahl­aus­kopp­lung im op­ti­schen Strah­len­gang und Re­fle­xi­on auf eine De­tek­tor­ein­heit um­ge­setzt. Mit dem Sys­tem wird so­wohl eine sich lang­sam aber per­ma­nent ein­stel­len­de Leis­tungs­ab­wei­chung, zum Bei­spiel auf­grund der Be­ein­träch­ti­gung sen­si­bler op­ti­scher Kom­po­nen­ten als auch ein ab­rup­ter Leis­tungs­ab­fall durch einen po­ten­ti­ell mög­li­chen Aus­fall einer La­ser­di­ode de­tek­tiert. Zum einen kann die­ses Modul als Früh­warn­sys­tem ein­ge­setzt wer­den, so­dass bei auf­tre­ten­den Un­re­gel­mä­ßig­kei­ten durch ge­ziel­te Maß­nah­men einem Ma­schi­nen­aus­fall vor­ge­beugt wer­den kann. Zum an­de­ren wird durch ent­spre­chen­de Pro­zess­do­ku­men­ta­ti­on ein wich­ti­ger Bei­trag zur Qua­li­täts­si­che­rung ge­leis­tet. Die Dar­stel­lung er­folgt in Leis­tung über Zeit für so­wohl die SOLL- als auch die IST-Leis­tung. Die pro­zen­tua­le Ab­wei­chung bei­der Werte wird dabei als Wert an­ge­ge­ben. Die Mess­da­ten lie­gen un­mit­tel­bar zur Ana­ly­se be­reit und nach Ab­schluss des Pro­zes­ses wird ein Re­port er­stellt.
