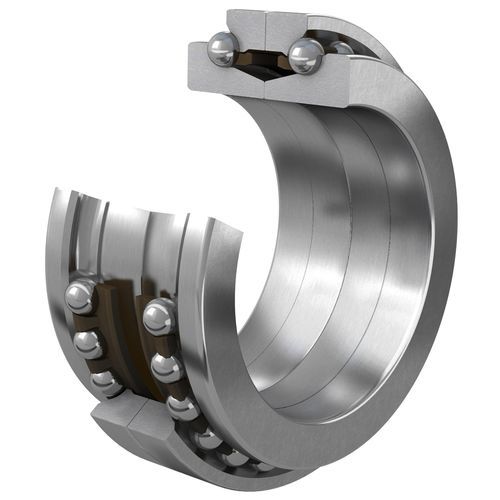

Axial-Kugellager / Schräg BTW series

zweiseitig wirkendzweireihigStahl

Zweiseitig wirkende SKF Axial-Schrägkugellager dienen der Befestigung von Werkzeugmaschinenspindeln in beiden Richtungen. Die Lager sind für den Einbau in Kombination mit Zylinderrollenlagern der Reihen NN 30 K oder N 10 K in derselben Gehäusebohrung konzipiert (Bild 1). Diese Lagerkombination vereinfacht die mechanische Bearbeitung der Gehäusebohrung. Zweiseitig wirkende Axial-Schrägkugellager werden mit dem gleichen Nennmaß für Bohrungs- und Außendurchmesser gefertigt wie die entsprechenden Zylinderrollenlager. Durch die Außendurchmessertoleranz der Gehäusescheiben in Kombination mit der empfohlenen Toleranz für Gehäusebohrungsdurchmesser und Geometrie bei Zylinderrollenlagern der Reihe „Super-Precision Bearings“ unter leichter bis normaler Belastung und mit Umfangslast am Innenring (Empfohlene Wellen- und Gehäusepassungen) ergibt sich eine passende radiale Lagerluft in der Gehäusebohrung. Diese Lagerluft reicht aus, um die Einwirkung von Radiallasten auf das Axiallager zu verhindern, insofern der Außenring nicht axial mit dem Gehäuse verspannt ist. Produktdetails Ausführungen und Varianten Kennzeichnung der Lager Allgemeine Lagerspezifikationen Vorspannung, Lagerluft und Steifigkeit Belastungen Erreichbare Drehzahlen Einbau Bezeichnungsschema
