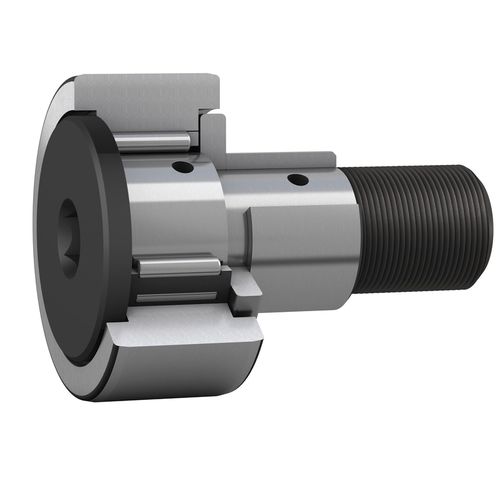

Kurvenrolle mit Nadel-Radialrollenlager KR series

Bolzen

SKF Kurvenrollen (Stützrollen) sind zur unmittelbaren Verwendung in allen Arten von Kurvengetrieben, Förderanlagen usw. geeignet. Sie basieren entweder auf Nadellagern (Bild 1) oder Zylinderrollenlagern (Bild 2). Sie haben anstelle eines Innenrings einen massiven Bolzen, der mit einem Gewinde versehen ist. SKF liefert sie einbaufertig. Sie sind in mehreren Ausführungsvarianten erhältlich: Mit unterschiedlichen Bolzenausführungen: Konzentrischer Sitz Mit mehreren Dichtungslösungen Mit Außenring-Laufflächenprofil: Serienmäßig ballig ausgeführt Zylindrisch (flach) Zur Kennzeichnung der Kurvenrollen wird, anders als z.B. bei Wälzlagern, nicht der Bohrungsdurchmesser d, sondern der Außendurchmesser D verwendet. Produktdetails Ausführungen und Varianten Zubehör Schmierung Allgemeine Kurvenrollenspezifikationen Belastungen Temperaturgrenzwerte Drehzahlgrenzwerte Überlegungen zur Ausführung Einbau Bezeichnungsschema Eigenschaften und Vorteile Aufnahme hoher Radiallasten Der dickwandige Außenring nimmt hohe Radiallasten auf und reduziert gleichzeitig Verdrehungs- und Biegespannungen. Aufnahme hoher Axiallasten Durch den festen Bord (Bolzenkopf) und den aufgepressten Bordring nehmen Kurvenrollen auch Axialbelastungen auf, die bei Verkippungen oder Schräglauf entstehen. Lange Gebrauchsdauer Dank der balligen Außenring-Lauffläche können sie auch dort eingesetzt werden, wo mit dem Schräglauf oder Verkippungen gegenüber der Laufbahn zu rechnen ist und Kantenspannungen auf ein Mindestmaß reduziert werden sollen. Einfache Montage
