Stromtransformator LVQB series

VerteilungtrockenSF6

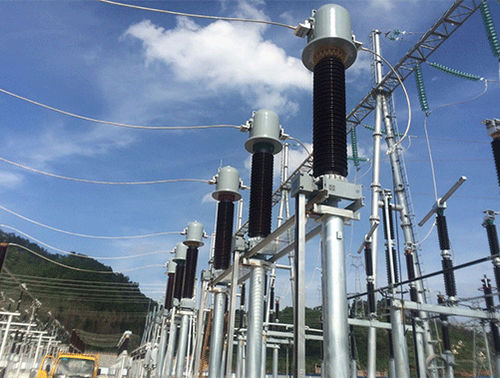

Die Stromwandler der Serie LVQB haben eine invertierte Struktur mit SF6-Gasisolierung (siehe Abbildung). Er ist in Reihe mit elektrischen Energiemess-, Mess- und Relaisschutzfunktionen verbunden. Umgebung: -30℃～+45℃ Merkmale: Die Primärspule hat eine durchgehende leitende Stabstruktur mit guter dynamischer und thermischer Stabilität; ihr maximaler thermischer Strom kann bis zu 63kA/3s betragen (wenn die Primärspule in Reihe geschaltet ist). Die Primärspule geht durch die Mitte der Sekundärspule ohne Streufluss. Die Messgenauigkeit kann bis zu 0,1 und 0,2S betragen. Die Sekundärspule ist in einem abgeschirmten Aluminiumgehäuse aus organischen Materialien untergebracht; die Mess- und Schutzschaltungen können nicht durch einen Ausfall der Isolierung beschädigt werden. Die optimale Struktur der abgeschirmten Elektrode verbessert die interne und externe Feldverteilung des Produkts. Es hat eine ausgezeichnete Isolierfähigkeit. Die Teilentladungsprüfung wird unter Netzfrequenz-Prüfspannung durchgeführt. Es gibt zwei Arten von externen Isolationsdurchführungen für Kunden: sie haben ein ausgezeichnetes explosions- und stoßfestes Verhalten. ▲ Bei der externen Durchführung wird eine mit Glasfasern verstärkte Schürze aus Silikongummi verwendet. Das optimale äußere Oberflächenfeld verhindert die elektrische Erosion des Silikongummis. ▲ Porzellandurchführungsschale mit hoher Festigkeit. Sekundärer Auslasskasten ist eine komplette Struktur durch Gießen der Aluminiumlegierung; seine Dichtungsstruktur erfüllt die Anforderung von IP55, die staubdicht, wasserdicht und luftdurchlässig ist; sekundärer Anschluss für die Verdrahtung verwendet Phoenix spezielle Klemme; es ist bequemer für Operationen wie Plug-in, Pull-out und Verdrahtung usw.
