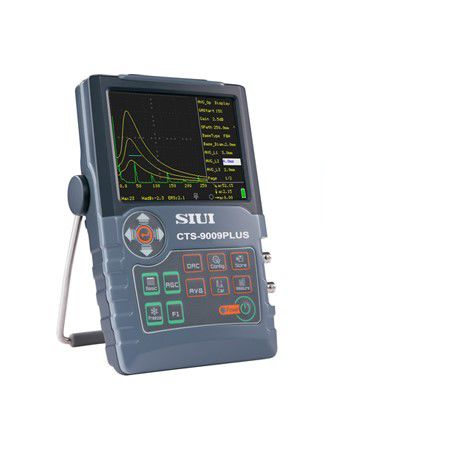

Ultraschallfehlerdetektor CTS-9009PLUS

für Pipelinedigital

Einstellbarer Spike- und Rechteckimpulsgeber bis zu 500 V Hochauflösender Bildschirm mit 640×480 Pixeln VGA-Videoausgang Einstellbare Dämpfung Betriebsfrequenz bis zu 20MHz Hohe Staub- und Wasserdichtigkeit: IP65 (IP67 als Option) Der CTS-9009PLUS wurde entwickelt, um die Produktivität in verschiedenen Prüfsituationen zu erhöhen. Er eignet sich für die Inspektion von Fehlerposition und -größe und kann für verschiedene Erkennungsanforderungen eingesetzt werden, z. B. für Rohre und Schläuche, Schweißnähte, Druckbehälter und Flugzeugteile. - Betriebsfrequenzbereich: 0.5~20MHz, Hervorhebung Vorteile der hohen Empfindlichkeit und Breitband. - Einstellbare Impulsbreite Rechteckwelle Übertragung ist bis zu 500V. - 20 ~ 2000Hz PRF mit 10 Stufen einstellbar: Vermeidung von Nachhallsignalen bei der Fehlererkennung. - Die bequeme und nützliche Funktion zur Analyse des Sondenspektrums ermöglicht es den Benutzern, die Wellenform, das Spektrum und die Mittenfrequenz der Sonde zu kennen, was zu einer präziseren auswertung der Fehlererkennung. - Messen Sie die Risshöhe mit der Edge-Peak-Echo-Methode. - Max. Abtastrate 240MHz; Messauflösung 0,1 mm. - RF (Radio Frequency) Echoanzeige: gut für die Messung dünnwandiger Materialien, akademische Forschung oder qualitative Analyse. - Die DAC-Kurve arbeitet mit einer Echo-Vergleichsfunktion, die die Quantifizierung von Echos unterschiedlicher Entfernung und Amplitude erleichtert. - Die AGC-Funktion (automatische Verstärkungsregelung) hilft zusammen mit dem Spitzenecho und der Bildeinfrierfunktion bei der schnellen Identifizierung des höchsten Echos und ermöglicht eine effiziente Fehlererkennung. - Erweiterte Funktion zur Dickenmessung verfügbar. - Unterstützt die Bewertungsstandards AWS D1.1/D1.5 und API 5UE. - Die Anschnittlupenfunktion vergrößert den Echobereich innerhalb des Anschnitts auf die gesamte Bildschirmanzeige.
