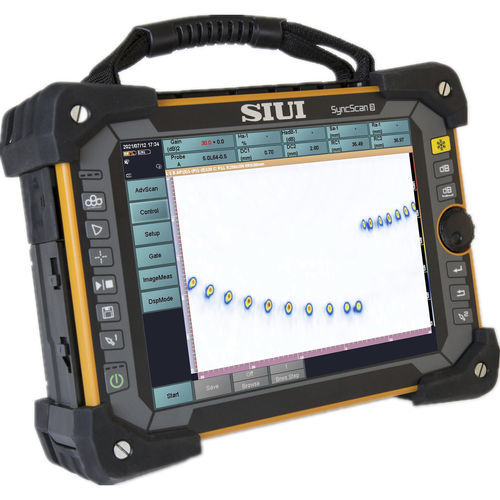

Phased-Array-Fehlerdetektor SyncScan 3

FlugzeitUltraschall3D-Bildgebung

SyncScan 3 ist ein 64:128PR PAUT-Prüfgerät mit Gesamtfokussierungsmethode (TFM) und 4-Kanal-TOFD, das mehr Möglichkeiten für Ihre Inspektion in der Öl- und Gasindustrie, im Transportwesen, in der Luft- und Raumfahrt, im Schiffbau und in der Fertigungsindustrie bietet. ● TFM 3D-Echtzeit-Bildgebung. ● Bis zu 6 TFM-Modi auf einmal. ● Unterstützt TFM-Bildauflösung 1024x1024 & aufgezeichnete FMC-Rohdaten. ● 64 Kanal PAUT mit höherer Empfindlichkeit und SNR, ideal für ≥100mm dicke Schweißnähte. TFM ● Fitting Curve Algorithmus in TFM (veröffentlichtes Patent) ● Freie Wahl der TFM-Bildauflösung und Unterstützung von bis zu 1024x1024. ● TFM 3D Echtzeit-Bildgebung, mit höherer Auflösung und intuitiveren Ergebnissen. ● Bis zu 6 Ausbreitungsmodi können gleichzeitig angezeigt werden, um Fehler besser zu identifizieren und zu dimensionieren. 64:128PR PAUT ● 2,5X schnellere PAUT-Scan-Geschwindigkeit ● 64-Kanal-PAUT bietet eine bessere Abdeckung und SNR, besonders geeignet für die Prüfung von ≥100mm dicken Materialien, komplexen Verbundwerkstoffen, etc. ● CAD-Importfunktion zur schnellen Einrichtung von Werkstücken. ● PA 3D für 3D-Anzeige von Werkstück, Sonde, Keil, Strahlsimulation und Fehlern. 4-Kanal TOFD ● 3X schnellere TOFD-Scan-Geschwindigkeit, ● 4-Kanal TOFD eignen sich besonders für die Schweißnahtprüfung mit einer Dicke von bis zu 300 mm. ● Gleichzeitige Anzeige von TOFD + UT bietet vollständige Abdeckung des Werkstücks ohne blinde Zonen.
