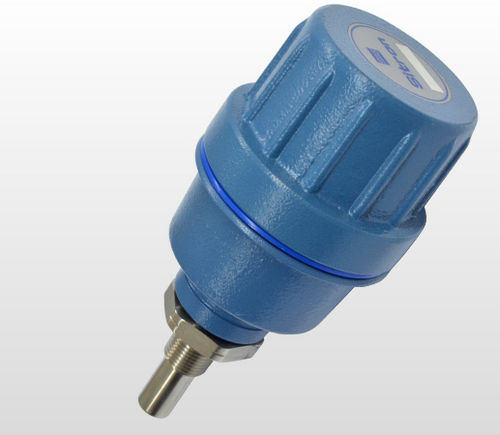

Thermischer Massen Durchflusstransmitter CF420-G1

Massenfür Flüssigkeitenmit Analogausgang

Der CF420 ist ein Durchflusstransmitter, der die Geschwindigkeit von Flüssigkeitsströmen misst. Das CF420 bietet zwei Ausgangsoptionen: einen 4-20mA-Ausgang und ein normalerweise offenes oder normalerweise geschlossenes Relais. Das Elektronikmodul wandelt das Signal der Sonde in einen 4...20mA Analogausgang um, mit dem der Durchfluss angezeigt werden kann. Für den Relaisausgang wird der gemessene Durchfluss mit dem feldkalibrierten Sollwert verglichen und der Schalter ändert den Zustand, sobald der Sollwert erreicht ist. Eine Kette von 8 LEDs gibt dem Anwender eine visuelle Anzeige des Durchflusses sowie des Sollwertstatus und eine di-chromatische LED zeigt den Schaltpunktzustand an. Wie alle Produkte von Sitron kann das CF420 so konfiguriert werden, dass es den individuellen Anforderungen unserer Kunden an die Prozesssteuerung entspricht. Alle Modelle sind mit einer Vielzahl von Gewinde-, Flansch- oder Sanitäranschlüssen oder sogar mit separater Elektronik und Prozesssensor erhältlich. Anwendung: Durchfluss für Flüssigkeiten Betriebsspannung: DC - 24Vdc (+/- 10%) Verbrauch: Max. 1VA Output: 4...20mA und Relais NO Kontakt Sollwertbereich: Wasser: 0,2 bis 2 m/s / Öl: 0,4 bis 4 m/s Genauigkeit: Fehler +/- 10% Reaktionszeit: 3 bis 10 s Wiederholbarkeit: +/- 1% Durchflussanzeige: 8 LED's Bragraph / Zentrale rote LED - Durchfluss liegt unter dem Sollwert / Zentrale grüne LED - Durchfluss liegt über dem Sollwert Gehäusematerial: Aluminium Elektrischer Anschluss: Kabelverschraubung 1/2" NPT oder M12 Stecker Prozessanschluss: ½" bis 1 1/2" BSP oder NPT / verstellbare, sanitäre oder Flanschanschlüsse Benetztes Material: Edelstahl 316 Betriebstemperatur: 14 bis 176º F (-10 bis 80ºC) oder Verlängerter Hals bis 248ºF (120ºC) Maximaler Druck: 4500 PSI (300bar) Schutzklasse: IP65 (IEC 60529)
