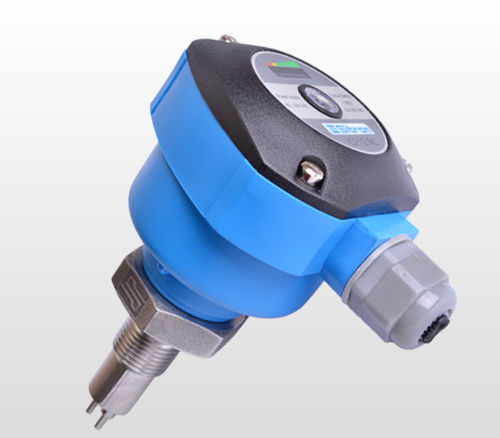

Durchflusswächter mit thermischer Ausbreitung CF12

für Flüssigkeitenfür Gaskompakt

Die CF12-Serie ist eine Reihe von thermischen Dispersionsströmungsschaltern. Es wurde entwickelt, um den Strömungszustand von Flüssigkeiten und Gasen zu überwachen. Eine visuelle Anzeige des Durchflussstatus des Schalters erfolgt in Form einer Reihe von 8 LED's. Zwei rote LEDs zeigen an, ob das Gerät einen Durchfluss erkannt hat, eine gelbe LED zeigt den Sollwert an und fünf grüne LEDs zeigen den Durchfluss über den Sollwert des Geräts hinaus an. Im Lieferumfang des Gerätes ist eine rot/grüne LED enthalten, die den Schaltpunktzustand des Gerätes anzeigt Ein Edelstahl 316 wird verwendet, um das Sensorelement und das CF12 zu verbinden. Alle Modelle sind entweder in glasgefüllten Nylon- oder Aluminiumgehäusen erhältlich und können auch mit einer Vielzahl von Prozessanschlüssen bestellt werden. Anwendung: Durchfluss für Flüssigkeiten und Gasstand nur für Flüssigkeiten Betriebsspannung: CF12 AC: 85-240Vac (50/60hz) 125Vdc und CF12 DC: 24Vdc (+/-10%) Aktueller Verbrauch: +/- 100mA Output: Relais (Wechsler) 5A - 250Vac Sollwertbereich: Flüssigkeit: 3 cm/s bis 3 m/s - Gas: 5 cm/s bis 5 m/s Genauigkeit: +/- 10% Wiederholbarkeit: +/- 1% Sollwert Reaktionszeit: 1 bis 10 s Gradiententemperatur: 15ºC/min Durchflussanzeige: Rote LED - Durchfluss liegt unter dem Sollwert / Gelbe LED - Durchfluss liegt auf dem Sollwert / Grüne LED - Durchfluss liegt über dem Sollwert Gehäusematerial: Glasfaserverstärktes Nylon Elektrischer Anschluss: Kabelverschraubung mit 2000mm Kabel, M12-Stecker oder ½" NPT Prozessanschluss: BSP oder NPT, verstellbare, sanitäre oder Flanschanschlüsse Benetztes Material: Edelstahl 316 oder Halarbeschichtung für korrosive Medien Betriebstemperatur: 14 bis 176º F (-10 bis 80ºC) oder erweiterter Hals bis 120ºC (248ºF) Max. Druck: 100 Bar (andere auf Anfrage) Schutzklasse: IP 65 (IEC 60529)
