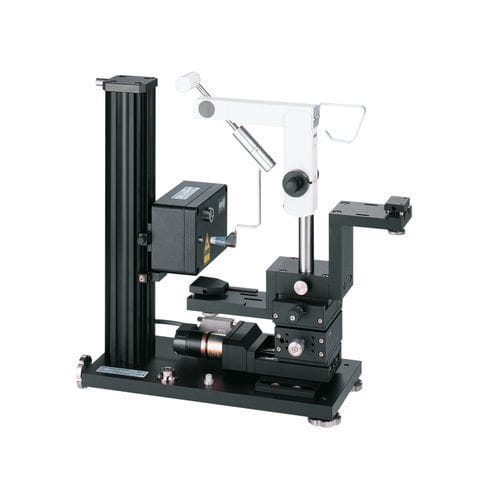

Kraftprüfstand PT

automatisiertTonometerIndustrie

Prüfvorrichtung für Applanationstonometer • laserinterferometrischer Kraftsensor • Rückführbarkeit auf nationale Normale durch Kalibrierung des Kraftsensors mit einem 5g-Normalgewicht • Prüfling wird an dem statisch angebrachten Kraftsensor kalibriert • grafische Darstellung der gesamten Tonometerkennlinie möglich • Zertifikate der Physikalisch-Technischen Bundesanstalt und des Landesamts für Mess- und Eichwesen Thüringen Die interferenzoptische Prüfeinrichtung für Applanationstonometer besteht aus einer automatisierten laseroptischen Prüfapparatur mit USB-Schnittstelle und einer Auswertesoftware für PC/Laptop. Durch den variablen Aufbau ist die Prüfeinrichtung für unterschiedliche Typen von Applanationstonometern geeignet. Die am zu prüfenden Tonometer eingestellte Applanationskraft wird im gesamten Beweglichkeitsbereich des Tonometers automatisch erfasst. Durch eine Detektion der Beweglichkeitsgrenzen des Tonometers kann zusätzlich zu dem nach der Prüfvorschrift zu ermittelnden Applanationskraftwert in der Mitte des Beweglichkeitsbereiches auch die komplette Kraftkennlinie über den Beweglichkeitsbereich grafisch dargestellt werden. Als Sensor dient ein interferenzoptischer Kraftsensor mit einer Auflösung von 0,01 mN und einem Messbereich von 100 mN. Zur Messwertermittlung wird das Tonometer mit einer elektromechanischen Antriebseinheit gegen den Kraftsensor verfahren. Dabei wird der gemessene Kraftverlauf intern zur Steuerung des Bewegungsablaufes selbst und zur Detektion der Beweglichkeitsgrenzen ausgewertet. Der gemessene Tonometerkraftwert in der Mitte des Beweglichkeitsbereiches wird mit den zulässigen
