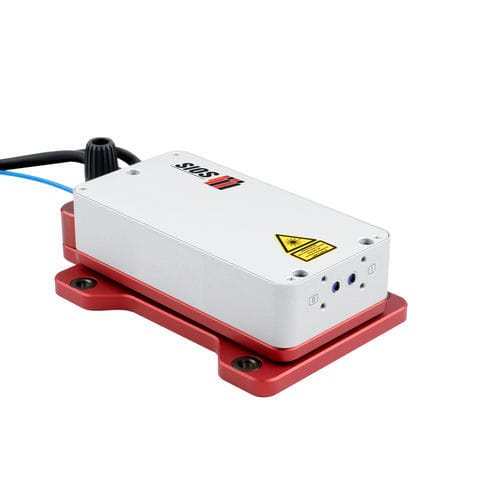

Kalibrierungs-Interferometer SP 5000 DS

zur LängenmessungoptischLaser

Zweistrahl-Laserinterferometer für simultane und genaue Längen- und Winkelmessungen • flexibles Längenmesssystem höchster Genauigkeit • Winkelerfassung mit höchster Genauigkeit • einfache Justage und Handhabung • verschiedene optische Reflektoren einsetzbar, z. B. Kugel-, Planspiegel-Reflektor • zulässige Verkippung des Messreflektors bis zu ± 12,5° • kompaktes Design • Ausführung des Sensorkopfes wahlweise in Aluminium, Edelstahl oder Invar • Strahlabstandände: 12 mm Standard, andere auf Anfrage • OEM-Versionen, OEM-Software und Vakuum-Version sind möglich • umfangreiche Triggermöglichkeiten Zweistrahlige Laserinterferometer SP 5000 DS finden Anwendung bei Messaufgaben, die eine simultane Erfassung eines Winkels der Bewegung zusätzlich zur Längeninformation erfordern. Das Messprinzip dieses Interferometers basiert auf dem SP 5000 NG Messgerät. Zwei messende Laserstrahlen verwenden das Licht eines gemeinsamen Lasers mit der gleichen Frequenz. Der Strahlabstand zwischen den beiden messenden Strahlen wird hochgenau kalibriert. Die Parallelität der Messstrahlen zueinander ist von großer Bedeutung. Nutzen beide Strahlen einen gemeinsamen Reflektor, kann durch die Differenzbildung der Winkel mit hoher Auflösung in der Bewegung gemessen und berechnet werden. Betreibt man die beiden Strahlen unabhängig voneinander, können Differenzmessungen durchgeführt werden. Bei besonders hohen Anforderungen an die Langzeitstabilität der Differenzmessung empfehlen wir das Interferometer der Serie SP 5000 DI. Messaufgaben, die die simultane Erfassung eines weiteren Winkels erfordern, können mit dem dreistrahligen SP 5000 TR Interferometer durchgeführt werden.
