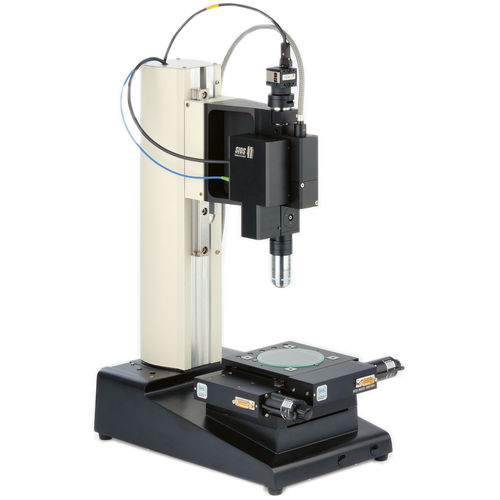

Laser-Schwingungsanalysator NA

HochpräzisionFFTkontaktlos

Vibrometersystem für Mikrostrukturen und MEMS • hochpräzise, berührungslose Schwingungsmessung an Mikroobjekten • einfache Justage und Handhabung • umfangreiche Triggermöglichkeiten • X-Y-Tisch 50 mm x 50 mm, andere Optionen auf Nachfrage • Mikroskopobjektiv 10x, 20x, 50x • Messfleckdurchmesser 2 µm - 10 µm, (Objektiv abhängig) • OEM-Verwendung der Vibrometereinheit ist möglich • offene Schnittstellen für OEM-Software unter Windows und Linux • FFT-Software zur Spektralanalyse Der Nano Vibration Analyzer NA ist eine Kombination aus einem fasergekoppelten Vibrometer der Serie LSV 120 NG und einem technischen Mikroskop. Das System eignet sich hervorragend zur Messung des dynamischen Verhaltens und der statischen Auslenkung von Mikrostrukturen, MEMS und Cantilevern. Je nach verwendetem Objektiv ist eine Größe des Messspots von unter 2 µm erreichbar. Das Messobjekt kann mittels eines X-Y-Tisches über einen großen Bereich positioniert, gescannt und mit einer Kamera beobachtet werden. Das Mikroskopobjektiv ist austauschbar und definiert sowohl den sichtbaren Bereich als auch den Laserspotdurchmesser. Die erreichbare Wegauflösung des laserinterferometrischen Vibrometers liegt im Pikometerbereich, wobei Schwingungsfrequenzen bis 5 MHz analysiert werden können. Zur Erfassung und Darstellung der Messdaten wird eine speziell entwickelte Software angeboten. Diese ermöglicht neben der Frequenzanalyse der Schwingung und der getriggerten Messwertaufnahme auch die Ansteuerung des X-Y-Tisches und des externen Frequenzgenerators. Umfangreichere Messabläufe können über Skripte automatisiert werden.
