Vibrationsboden

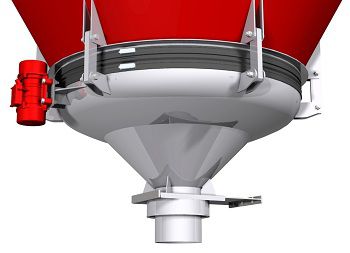

Der Vibrationsbehälter-Aktivator besteht aus einem gestanzten Boden mit einem Austragskegel. Ein Nasenkonus wird innerhalb des gestanzten Bodens durch Kreuzprofile getragen, die an der Kante angeschweißt sind, um die Rückhaltung des Produkts zu vermeiden. Ein Vibrationsmotor - teilweise zwei - ist außerhalb des gestanzten Bodens angeordnet. Die Schwingungsamplitude ist durch Positionsgewichte an jedem Ende der Welle einstellbar. Diese Vorrichtung wird am Boden des Silos mit Hilfe von Tragestangen aufgehängt, die an jedem Ende mit einem elastischen Gelenk versehen sind, um die Übertragung von Vibrationen auf die Seiten des Silos zu verhindern. Die Anzahl der Abhängungsstäbe hängt von der Art des jeweiligen Schwingbodens ab. Diese Abhängungsstäbe sind mit dem Silo über eine damit verschweißte oder verschraubte Winkelhalterung verbunden. Diese Winkelhalterung ist Bestandteil unseres Lieferprogramms. Eine staubdichte EPDM-Hülse mit H-Form sorgt für eine perfekte Abdichtung zwischen dem Winkelhalter und dem vibrierenden Boden. Zur Sicherheit hielten es zwei Klemmringe. Der Durchmesser des inneren Antiladekonus ist kleiner als die Öffnung des Silos. Der resultierende Ringraum wird berechnet, um die gewünschte Kapazität zu gewährleisten. Die Konstruktion des Schwingbodens wird durch mehrere Parameter bestimmt: Größe des Silos, die physikalischen Eigenschaften des Produkts und die gewünschte Kapazität. Sie kann zwischen 1 / 3 des Durchmessers des Silos bis frei fließend und 1 / 1 für faserig oder flockig variieren. Einige andere Faktoren können ebenfalls berücksichtigt werden, um Ihren Bedürfnissen gerecht zu werden. Der Ausgang des Schwingbodens ist durch eine flexible Verbindung mit den stromabwärts angeordneten Geräten verbunden, um die Übertragung von Vibrationen zu vermeiden.
