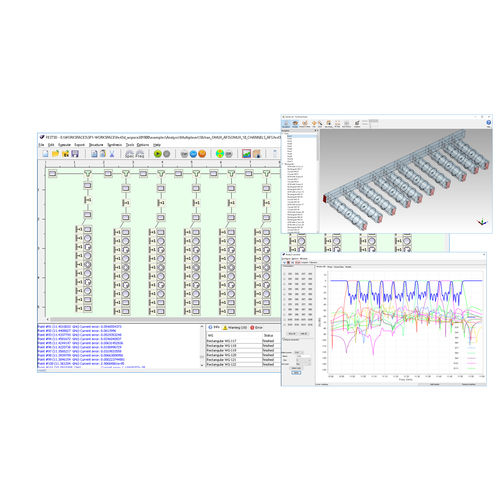

Analysesoftware FEST3D

SimulationProjektentwicklungOptimierung

Fest3D ist ein Software-Tool, mit dem komplexe passive Mikrowellenkomponenten auf der Grundlage von Wellenleiter- und Koaxial-Hohlraumtechnologie analysiert werden können. Es ist schnell und bietet eine hohe Genauigkeit im Vergleich zu Software-Tools, die auf vollständigen Segmentierungstechniken basieren. Die Suite bietet alle Funktionen, die für die Konstruktion von passiven Komponenten erforderlich sind, z. B. Optimierung und Toleranzanalyse. Darüber hinaus können erweiterte Synthesetools von Fest3D verwendet werden, um aus den Anwenderspezifikationen Bandpass-, Dual-Mode- und Tiefpassfilter zu konstruieren. Fest3D basiert auf der Berechnung von Integralgleichungen bei der elektromagnetischen (EM) Simulation, die effizient mit der Momentenmethode gelöst werden. Darüber hinaus wird die Randintegral-Resonanzmodusentwicklung zum Extrahieren des modalen Diagramms komplexer Wellenleiter mit beliebigen Querschnitten verwendet. Die erfolgreiche Kombination dieser Methoden gewährleistet ein hohes Maß an Genauigkeit und eine Verringerung der erforderlichen Rechenressourcen (in Bezug auf CPU-Zeit und Speicherkapazität). Die Fest3D-Analysemethode verwendet eine multimodale äquivalente Netzwerkdarstellung von Wellenleiterverbindungen. Fest3D löst jedes Element im gesamten Schaltkreis mit dem besten verfügbaren Verfahren, wodurch sowohl Effizienz als auch Genauigkeit sichergestellt werden. Auf dieser Grundlage kann Fest3D komplexe passive Geräte schnell (in Sekunden oder wenigen Minuten) simulieren. Im Gegensatz dazu kann es bei einer Universalsoftware (die auf Segmentierungstechniken wie Finite-Elemente oder Finite-Differenzen basiert) Stunden dauern
